一、放大電路概述
放大電路的核心要義在于把輸入信號進行有效放大，其運作根基緊密關聯著放大元件，例如晶體管、運算放大器等的獨特屬性以及電路布局設計。這些元件借助調控電流或電壓的波動，達成信號增強的使命，滿足諸如音頻放大、信號傳輸等多元場景對信號強度的需求。
二、放大電路的構成剖析
一個標準的放大電路架構涵蓋多個關鍵部件：
信號源模塊：擔當著提供原始微弱信號的重任，常見于各類傳感器、音頻設備等，其產生的信號通常幅度微小，需借助放大電路實現信號的初步增強。
放大器件單元：晶體管或場效應管等元件在此扮演核心角色，它們憑借自身對電流或電壓的精密調控能力，推動輸入信號的放大進程，實現信號幅度的顯著提升。
偏置電路系統：為放大器件量身打造合適的偏置環境，確保其穩定運行在預設的靜態工作點，猶如為精密儀器提供恒溫恒濕的工作空間，保障放大功能的可靠實現。
負載組件：作為放大后信號的接收端，負載形態多樣，如揚聲器、顯示器等，負責將放大的電信號轉化為聲音、圖像等直觀可感的輸出形式，完成信號傳遞與應用的“最后一公里”。
三、放大電路的類型劃分
依據放大電路的功能側重與應用場景差異，可細分為以下幾類：
按信號類型劃分：
電壓放大電路：聚焦于提升輸入信號的電壓幅值，廣泛適用于音頻放大器前端、射頻信號接收等場景，以獲取更高的電壓信號便于后續處理。
電流放大電路：著重于增強輸入信號的電流強度，常應用于電機驅動控制、大功率電源輸出等對電流驅動能力要求苛刻的環節，確保負載設備獲得充足電流驅動。
功率放大電路：協同放大電壓與電流，實現信號功率的大幅提升，音頻功率放大器、無線發射機等設備依賴其高功率輸出特性，將微弱信號放大至能驅動揚聲器發聲、天線發射的水平。
按組成元件劃分：
晶體管放大電路：以晶體管為放大核心，憑借其獨特的PN結結構與電流放大機制，通過基極電流細微變化引發表射極、集電極電流的顯著波動，在模擬信號放大領域表現卓越，如低頻音頻放大。
場效應管放大電路：場效應管依靠電場效應調控溝道導電性能，具有輸入阻抗高、噪聲低等優勢，在高頻率、高精度信號放大場景，如射頻電路、生物醫學信號采集等，展現獨特價值。
四、晶體管放大電路工作原理解析
晶體管放大電路運作流程如下：
輸入信號借助耦合電容或輸入電阻精準注入晶體管基極，耦合電容恰似一道“隔離墻”，在阻隔直流成分的同時，巧妙地讓交流信號順暢通過，實現信號的無損傳遞。
晶體管基極-發射極PN結響應輸入信號的正負半周波動，相應地改變其導通程度，從而激發基極電流與集電極電流的同步動態變化，猶如心臟的舒張收縮驅動血液流動，帶動整個電路的電流波動。
基極電流的細微變化，經晶體管內部的電流放大機制，如同經過一個“能量放大鏡”，促使集電極電流發生遠超基極電流幅度的顯著變化，實現信號電流的“放大增益”。
輸出電路經由耦合電容或輸出電阻連接至晶體管集電極，將放大后的信號高保真地傳遞至下一級電路或負載，耦合電容在此再次發揮交流信號傳遞作用，確保放大后的信號完整輸出，開啟信號后續應用的旅程。
五、運算放大器放大電路工作原理解析
運算放大器（以下簡稱運放），以高增益、高輸入阻抗特性著稱，其放大電路工作原理獨特：
輸入信號精準注入運放非反相輸入端（標號“+”），該輸入端好似一個信號接收“入口”，引導外部信號進入運放內部復雜處理網絡。
運放內置的差動放大器，對輸入信號進行深度放大處理，差動結構賦予其卓越的共模抑制能力，能精準提取差模信號并放大，即便面對微弱信號，也能將其“放大”至顯著幅度。
放大后的信號經運放反饋機制巧妙回輸至反相輸入端（標號“-”），形成負反饋閉環控制系統。這一反饋機制宛如一位精準的“平衡調節師”，實時對比輸出與輸入信號差異，微調輸出信號，使運放輸出與輸入信號偏差趨近于零，確保放大倍數穩定，輸出電壓在設定范圍內線性變化，為精密信號處理、instrumentation測量等提供高精度信號放大保障。
六、放大電路中的反饋機制深度解讀
反饋機制恰似放大電路的“智能調控大腦”，從電路輸出端抽取部分電壓或電流，反向輸送至輸入端，依據對輸入信號的影響，可細分為正、負反饋兩類：
負反饋機制：當反饋信號反輸至輸入端，削弱原始輸入信號，致使輸入端電壓或電流幅度降低時，便形成負反饋。以電壓負反饋放大電路為例，當環境溫度攀升，晶體管集電極電流Ic增大，流經電阻R2的總電流隨之上升，致使R2上電壓UR2升高。由于R2一端連接固定電壓VCC，Uc點電壓應聲下降。此時，發射極接地電壓維持零值，晶體管基極-發射極導通電壓恒定為0.7V，Ub保持0.7V不變。Uc的降低帶動UR1減小，進而致使基極電流Ib減少，Ib的減少又牽引起Ic的回落。這一連貫的動態過程，完整演繹了負反饋的閉環調控：Ic增大-UR2增大-Uc減小-UR1減小-Ib減小-Ic減小，電阻R1在此過程中充當負反饋關鍵角色，引入負反饋后，有效抑制了溫度等外部干擾因素對電路靜態工作點的沖擊，穩定放大電路的性能表現。
正反饋機制：若反饋信號反送至輸入端，與原始輸入信號同向疊加，增強輸入端電壓或電流，則構成正反饋。正反饋多運用于信號振蕩生成、非線性信號處理等特殊場景，如石英晶體振蕩電路，利用正反饋原理激發持續穩定的振蕩信號，為時鐘電路、通信系統提供精準時鐘源，但使用不當易引發電路自激振蕩，致使信號失真，需謹慎設計與應用。

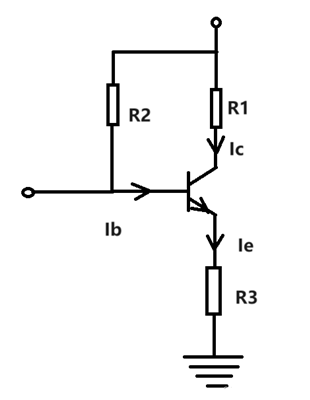

在實際電路布局中，電壓負反饋放大電路形式多樣，除上述經典結構外，發射極接入電阻的電路同樣廣泛應用。此類電路反饋機制為：當Ic增大，依據Ie=Ib+Ic，Ie相應增大，促使UR3升高。因R3一端接地，電壓為0V，發射極電壓Ue隨之上升。鑒于發射極與基極電壓差恒定0.7V，基極電壓Ub亦隨之升高。而R2一端電壓固定，UR2則減小，導致Ib下降，Ib的下降又致使Ic減少，形成閉合負反饋回路，電阻R3成為負反饋關鍵元件。此類負反饋電路與前文提及電路共享一個設計精髓——干路電阻一端電壓維持定值，這一設計巧思為負反饋機制的穩定運行提供基石。
七、分壓式偏置放大電路全面剖析
分壓式偏置放大電路集諸多優勢于一身，在放大電路家族中脫穎而出：
優勢呈現：相比固定偏置放大電路，分壓式偏置電路能有效克服靜態工作點不穩定難題，且在性能表現上遠超電壓負反饋放大電路，因此成為當下應用最為廣泛的放大電路類型，無論是在消費電子、工業控制還是通信設備等眾多領域，均有其忙碌的身影。

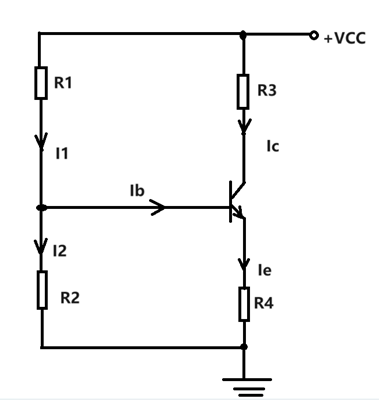

工作原理詳述：電路中，I1=I2+Ib。鑒于集電極電流Ic遠大于基極電流Ib，可近似認為Ic≈Ie，依據歐姆定律，Ie=UR4/R4。同時，晶體管基極-發射極電壓差恒定為0.7V，即Ub-Ue=0.7V，推導得Ue=0.7V+Ub。經合理配置R1和R2的阻值，確保I2>Ib，使I1≈I2，此時Ib小到可忽略不計，VCC在R1、R2之間實現分壓，Ub=[R1/(R1+R2)]×VCC。又因電阻R4一端接地，UR4即為Ue。綜合上述公式，可得Ic≈Ie=(Ub+0.7V)/R4，由此可知，在R1、R2、R4阻值既定的情況下，Ic基本保持恒定，為放大電路的穩定運行奠定堅實基礎。
局限性剖析：然而，該電路并非十全十美，存在一定的局限性。偏置電阻R1、R2的選值面臨兩難困境，阻值過大，將導致電路輸入阻抗降低，影響前級電路負載效應；阻值過小，則分壓作用弱化，無法為晶體管提供合適偏置電壓，同時，即使精準選配電阻阻值，電路自身仍會產生較大功耗，尤其在處理低頻信號、長時間持續工作場景下，這一問題愈發凸顯，一定程度上制約了電路的能效表現與廣泛應用。
