元器件的封裝形式對于電路板的設計、生產效率以及產品的最終性能都有著至關重要的影響。貼片封裝（SMD）和直插封裝（DIP）是兩種常見的元器件封裝形式，它們各自具有獨特的結構特點、安裝方式以及適用的應用領域。
一、封裝形式概述
（一）貼片封裝（SMD）
貼片封裝的元器件被封裝在一個帶有引腳的矩形基板上，通過表面彎曲引腳與印制電路板（PCB）實現連接。常見的貼片封裝類型包括小外形集成電路封裝（SOIC）、四方扁平無引腳封裝（QFN）、球柵陣列封裝（BGA）等。這些元器件能夠通過表面貼裝技術（SMT）機器進行高效、精準的貼裝，適用于大規模自動化生產，顯著提升了生產效率和組裝密度。
（二）直插式封裝（DIP）
直插式封裝的元器件具有直立的引腳，這些引腳直接插入PCB板上的預先鉆好的孔中，元件插在PCB板上并通過焊接固定。DIP封裝包括雙列直插式封裝（DIP）、zig-zag形直插式封裝（ZIP）、插針網格陣列封裝（PGA）等類型。通常需要手工焊接或采用波峰焊接工藝來使它們固定到電路板上，這種封裝形式在早期電子設備以及某些特定應用場景中較為常見。
二、貼片封裝與直插封裝的區別
（一）元器件安裝方式
貼片式元器件封裝
貼片式元器件的焊盤僅附著在電路板的頂層或底層，元器件的焊接操作在裝配元器件的工作層面上進行。這種安裝方式使得元器件緊密貼合在電路板表面，有效利用了電路板的有限空間，為高密度電路設計提供了可能。

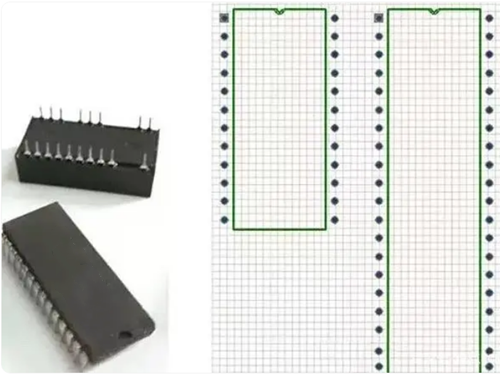

直插式元器件封裝
直插式元器件封裝的焊盤一般貫穿整個電路板，引腳從頂層穿過電路板，在底層進行元器件的引腳焊接。這種貫穿式的設計使得元器件與電路板的連接更為牢固，能夠承受較大的機械應力，適用于一些對機械穩定性要求較高的應用場合。
（二）結構特點
直插封裝
直插封裝的元件底部配備有兩個或多個引腳，這些引腳需穿過電路板的孔洞，元件主體通常明顯高于電路板表面。引腳長度較長且存在一定彎曲度，這有助于元器件在PCB上的固定，增強了元器件在面對機械振動、沖擊等惡劣環境時的可靠性。
貼片封裝
貼片封裝的元件底部沒有傳統意義上的引腳，而是設置了小型金屬焊盤，直接貼附在電路板表面。其一般體積較小，外形扁平，具有廣泛的焊接面，這一結構特點使其非常適合于大規模自動化生產和電子設備的小型化設計需求，在現代電子產品的緊湊空間布局中發揮著關鍵作用。
（三）安裝工藝
直插式安裝方式
直插式元器件需要在電路板上預先鉆孔以容納引腳，通常采用手工焊接或波峰焊接方式進行安裝。由于涉及到電路板鉆孔工藝，直插封裝更適合用于低密度、較大尺寸的電路設計。在一些對維修性、可更換性要求較高的場合，如家用電器、DIY項目以及部分工業設備中，直插封裝的優勢得以體現，方便元器件的更換與維修。
貼片式安裝方式
貼片式元器件則是直接放置在電路板表面，借助回流焊接或手工焊接實現安裝。這種安裝方式能夠?qū)崿F(xiàn)元器件的高密度排列，極大提高了電路板的集成度，是現代小型化、高性能電子設備（如手機、計算機、LED照明等）的首選封裝形式。同時，貼片封裝與自動化組裝生產線高度兼容，能夠顯著提升生產效率，降低生產成本，滿足大規模生產的需求。
（四）尺寸與體積
直插封裝
直插封裝的元器件通常尺寸較大、重量相對較重，這種特性使其更適合于那些需要承受較大機械應力的應用場景，例如一些工業控制設備中的大功率元器件安裝，能夠確保在復雜惡劣的工作環境下保持穩定的電氣連接和機械結構完整性。
貼片封裝
貼片封裝元器件以其尺寸小、重量輕的優勢，在空間受限的電子設備以及高密度電路設計中具有不可替代的地位。例如在智能手機、平板電腦等便攜式電子設備內部，大量的貼片封裝元器件被緊密排列，充分利用有限空間，實現了產品的輕薄化與高性能化。
（五）應用領域
直插封裝
直插封裝常應用于對元器件可更換性、維修性要求較高的電子設備，如家用電器（如電視機、洗衣機等電路板上的部分關鍵元器件）、DIY電子制作項目以及某些工業設備中的控制電路等。此外，在一些對熱管理要求較高的功率元件（如大功率晶體管、集成電路等）應用中，直插封裝也有一定的優勢，便于通過電路板的過孔進行熱量傳導與散發。
貼片封裝
貼片封裝廣泛應用于現代高集成度電子產品，如手機、計算機、LED照明設備等領域。這些產品對小型化、輕薄化以及高性能有著極高的追求，貼片封裝能夠完美契合其設計需求。同時，貼片封裝與自動化生產流水線高度適配，能夠?qū)崿F(xiàn)高效的自動化組裝，顯著提高生產效率，降低生產成本，滿足大規模市場的需求。
