一、MOSFET與IGBT的介紹

場效應管主要分為結型場效應管（JFET）和絕緣柵場效應管（MOS管）兩大類型。MOS管，即MOSFET（金屬-氧化物半導體場效應晶體管），因柵極被絕緣層隔離，故也被稱為絕緣柵場效應管。依據其結構與工作特性，MOSFET進一步可細分為N溝耗盡型、N溝增強型、P溝耗盡型以及P溝增強型這四大類別。

IGBT（InsulatedGateBipolarTransistor），中文名稱為絕緣柵雙極型晶體管，是一種由晶體三極管與MOS管結合而成的復合型半導體器件。

二、MOSFET與IGBT的特點

（一）MOSFET的特點

MOSFET憑借其高輸入阻抗、快速開關速度、良好的熱穩定性以及通過電壓控制電流等特性，在電子電路領域有著廣泛應用，常見于放大器、電子開關等電路設計中。

（二）IGBT的特點

IGBT具備高輸入阻抗、電壓控制功耗低、控制電路設計簡潔、耐高壓以及承受電流大等諸多優勢。這些特性使得IGBT在交流電機、變頻器、開關電源、照明電路、牽引傳動等眾多領域有著出色的表現，成為功率控制與轉換的關鍵器件。

三、MOSFET與IGBT的結構特點

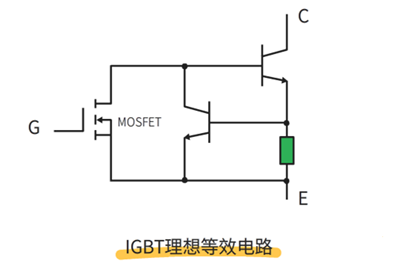

MOS管與IGBT管內部結構存在一定差異，下圖展示了二者的內部構造。

IGBT的構造是在MOSFET的漏極基礎上增加額外的層而形成。從本質上看，IGBT實際上是將MOSFET與晶體管三極管進行了有機組合。盡管MOSFET存在導通電阻相對較高的不足，但I(xiàn)GBT有效克服了這一缺陷，在高壓應用場景下，IGBT依然能夠維持較低的導通電阻。

此外，若對比相似功率容量的IGBT與MOSFET，IGBT的開關速度可能會略遜一籌于MOSFET。這主要是由于IGBT存在關斷拖尾時間，而較長的關斷拖尾時間會使死區時間相應延長，進而對開關頻率產生一定影響，限制了其在極高頻應用領域的發揮。

四、MOSFET與IGBT的工作原理

（一）MOSFET的工作原理

MOSFET由源極、漏極以及柵極端子構成，其核心工作原理是依據柵極電壓的變化來調控漏極與源極之間的電流流通情況。具體而言，當柵極電壓呈現正值時，N型區會形成導電通道，此時電流能夠從漏極順利流向源極；反之，若柵極電壓為負值，則導電通道被切斷，電流也就無法在漏極與源極之間流通。

（二）IGBT的工作原理

IGBT則是由發射極、集電極以及柵極端子組成，通過控制柵極電壓來實現對集電極與發射極之間電流的有效控制。當柵極電壓為正時，P型區中的電子會向N型區注入，從而形成導電通道，電流得以從集電極流向發射極；而當柵極電壓變?yōu)樨?fù)值時，導電通道被關閉，電流也就無法在集電極與發射極之間流通。

五、MOSFET與IGBT的優缺點

（一）MOSFET的優點

高開關速度：MOSFET能夠?qū)崿F(xiàn)非常快速的開關動作，這一特性使其在高頻應用場景中表現出色，例如開關電源、逆變器等高頻電路中，MOSFET能夠高效地進行電能轉換與傳輸控制，滿足高頻工作的需求。

低導通壓降：在導通狀態時，MOSFET的壓降相對較低。特別是在低壓應用環境下，這一優勢更為顯著，有助于實現高效率的電能轉換，減少能量損耗，提升整個電路的能效水平。

高輸入阻抗：MOSFET具有極高的輸入阻抗，這意味著其對所連接的外部電路的影響微乎其微，能夠輕松與各種不同類型、不同參數的電路進行集成，為電路設計提供了很大的便利性，同時也保證了信號傳輸?shù)姆€(wěn)定性和準確性。

低功耗：在整個正常工作狀態下，MOSFET的功耗處于較低水平。并且，當MOSFET處于關斷狀態時，其漏電流幾乎可以忽略不計，這進一步降低了電路的整體功耗，使得采用MOSFET的設備在能源利用效率方面更具優勢，尤其適用于對能耗較為敏感的應用場景。

低噪聲：MOSFET的內部結構特性使其在工作過程中產生的噪聲水平較低。對于那些對信號精度和穩定性要求較高的應用領域，如精密儀器儀表、音頻信號處理等，低噪聲特性能夠有效避免噪聲干擾對信號質量的影響，保證設備的正常運行和信號的準確傳輸。

（二）MOSFET的缺點

耐壓能力有限：相較于IGBT等其他功率器件，MOSFET的耐壓能力相對較弱。通常情況下，MOSFET更適合應用于較低電壓等級的電路中。在面對高電壓應用場景時，MOSFET可能無法滿足其絕緣和耐壓要求，容易出現擊穿等故障，這限制了它在高壓領域的廣泛應用。

電流承受能力有限：盡管MOSFET能夠處理較大電流，但與IGBT相比，其電流承受能力仍有所不足。在一些高功率、大電流的應用場景中，如工業電機驅動、高壓輸電等，MOSFET可能無法單獨承擔大電流的傳輸和控制任務，需要采用多個MOSFET進行并聯等復雜設計來滿足電流要求，這在一定程度上增加了電路的復雜性和成本。

（三）IGBT的優點

高效率：IGBT具備較低的導通電阻，這使得其在進行功率調節時能夠有效降低能量損耗，實現高效率的電能轉換與傳輸。在處理大功率電能時，IGBT的低導通電阻特性能夠顯著提升系統的整體能效，減少熱量產生，提高設備的運行穩定性和可靠性。

大電流承受能力：IGBT能夠承受較大的電流和電壓，這一特性使其在高功率應用場景和高電壓應用環境中有著不可替代的地位。無論是在工業生產中的大型電機驅動、變頻調速系統，還是在電力系統的高壓輸電、變電設備中，IGBT都能夠穩定地工作，可靠地傳輸和控制大電流，保障設備和系統的正常運行。

高速開關：雖然IGBT的開關速度相較于MOSFET略有不及，但其仍然能夠在較短時間內完成開關操作，滿足中低頻電路的應用需求。在眾多中低頻功率轉換場景中，IGBT的開關速度足以保證系統的高效運行，同時其在開關過程中產生的損耗相對較低，有助于提升系統的整體性能和效率。

良好的熱導性：IGBT具有優良的熱導性能，這使得其在高溫環境下能夠保持穩定的工作狀態。在高功率應用中，器件往往會因電流通過而產生大量熱量，良好的熱導性能夠及時將熱量散發出去，避免器件因過熱而損壞，延長器件的使用壽命，降低設備的維護成本，提高系統的可用性。

絕緣性強：IGBT的內外殼具備良好的絕緣性能，這一特性能夠有效防止電磁干擾以及其他電氣問題的產生，從而提高整個系統的安全性和穩定性。在復雜的工業環境和高電壓應用場合中，良好的絕緣性能是保障設備可靠運行和操作人員安全的重要因素，IGBT在這方面表現出色，能夠?yàn)橄到y(tǒng)提供可靠的電氣隔離和保護。

（四）IGBT的缺點

開關速度較慢：與MOSFET相比較，IGBT的開關速度明顯較慢，這使得其在高頻應用領域受到一定限制。在高頻電路中，快速的開關速度是提高系統效率和性能的關鍵因素之一，而IGBT較慢的開關速度會導致開關損耗增加，影響系統的整體性能，因此通常不適用于極高頻的應用場景。

充電時間較長：IGBT的充電過程需要相對較長的時間才能完成開關操作。這在一些對動態響應速度要求較高的應用中可能會成為一個問題，例如在需要快速調節功率輸出或頻繁啟停的系統中，較長的充電時間可能會影響系統的實時性和工作效率。

死區問題：由于體二極管的存在，IGBT在開關過程中可能會出現電流波動現象，這就是所謂的死區問題。死區問題會導致系統性能的下降，如在電機驅動應用中，可能會引起電機轉矩脈動、振動和噪聲等問題，影響電機的運行平穩性和可靠性，需要采取相應的措施來減小或消除死區效應的影響。

溫度變化敏感：IGBT的性能對溫度變化較為敏感。溫度的變化會影響其電氣特性，如導通電阻、開關速度等，進而可能導致系統性能的不穩定。在實際應用中，為了保證IGBT的正常工作和系統的穩定運行，需要對其進行有效的溫度控制和散熱管理，以減小溫度變化對其性能的影響。

成本較高：作為一種高性能的功率半導體器件，IGBT的制造工藝相對復雜，生產成本較高。這使得采用IGBT的設備和系統在成本上相對較高，對于一些對成本較為敏感的應用領域，可能會增加經濟負擔，限制了其更廣泛的應用。

六、MOSFET與IGBT的應用選擇

MOSFET憑借其卓越的高頻特性，能夠適應的工作頻率范圍廣泛，從幾百kHz至上MHz都能保持良好的性能表現。然而，其在高壓大電流應用場景下的導通電阻較大，導致功耗也隨之增加。而IGBT在低頻以及較大功率的應用場合中展現出明顯優勢，具有較小的導通電阻和較高的耐壓能力。

在實際應用中，MOSFET常被廣泛應用于開關電源、鎮流器、高頻感應加熱、高頻逆變焊機、通信電源等對高頻性能要求較高的電源領域。這些領域中的設備通常需要快速的開關動作和較高的頻率來實現高效的電能轉換與控制，MOSFET的高頻特性使其成為理想的選擇。

另一方面，IGBT則主要集中在焊機、逆變器、變頻器、電鍍電解電源、超音頻感應加熱等應用領域。這些領域往往涉及大功率、高電壓的電能轉換與控制，對器件的耐壓能力、電流承受能力以及效率等要求較高。IGBT在這些方面表現出色，能夠滿足此類應用的需求，保障設備的穩定運行和高效工作。
