一、溝道效應解析

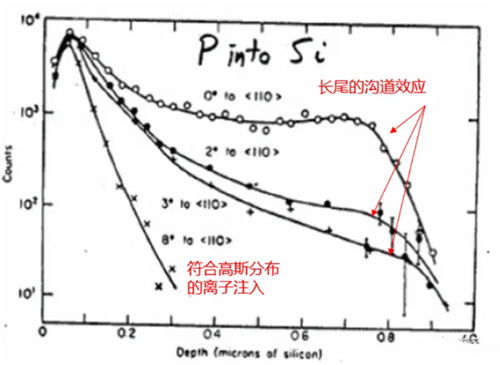

在晶體材料的離子注入過程中，溝道效應是一種常見現象。當注入離子的方向與晶圓某一晶向平行時，離子會沿著晶體中原子排列相對稀疏的溝道運動。由于在這種情況下，離子與原子核的碰撞次數減少，所受阻力降低，能量損失率也隨之減小。這使得注入離子的穿透深度比預期更深，縱向分布峰值偏離高斯分布，呈現出較長的拖尾。這種效應導致注入離子的濃度分布難以控制，增加了工藝的不確定性，甚至可能使器件性能受損，嚴重時導致器件失效。
二、抑制溝道效應的方法
（一）表面注入非晶材料
向硅片表面注入非晶材料（如SiO或Ge）能夠形成一層非晶層，有效破壞表面晶體的有序排列，從而降低溝道效應的發生概率。非晶層的存在擾亂了注入離子的運動軌跡，增加了其運動的隨機性。
（二）表面添加薄氧化物層
通過在硅片表面熱氧化形成一層氧化硅（SiO?），利用其與硅不同的晶格結構，打亂注入離子的方向，增強注入過程的隨機性，進而減少溝道效應。氧化硅層的存在相當于在晶體表面形成了一層“緩沖帶”，干擾了離子沿特定晶向的運動。
（三）預先淺注入元素
預先向硅片表面淺層注入元素（如Si、Ge、F、Ar等），可使表面硅原子非晶化，破壞原有晶體結構的有序性。這種預先處理改變了表面區域的原子排列，增加了注入離子運動的無序性，減少溝道效應。

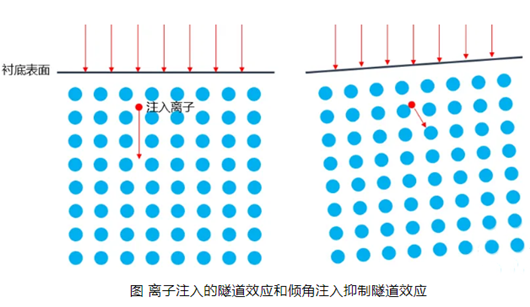

（四）傾斜晶圓角度
將晶圓傾斜一定角度（通常為7°）進行離子注入。傾斜角度能使注入離子方向偏離晶體溝道軸向，減少沿溝道運動的離子數量。這一角度的選擇是理論計算和大量實踐經驗相結合的結果。若傾角過大，在帶膠注入工藝中，離子易被光刻膠遮擋，形成較大陰影區，導致注入?yún)^(qū)域與設計區域偏差；傾角過小則無法有效抑制溝道效應，還可能引發雙峰分布等其他問題。
三、離子注入角度的選擇考量
離子注入角度的選擇對工藝效果至關重要。當注入方向與晶圓存在一定傾角時，注入離子與晶圓內部原子的碰撞概率增加，從而抑制溝道效應。而7°傾角在實際工藝中被廣泛采用，主要基于以下考慮：一方面，該角度能有效提高離子與原子的碰撞概率，減少溝道效應；另一方面，它能避免因傾角過大導致的陰影效應和注入?yún)^(qū)域偏差，以及傾角過小引起的雙峰分布等問題，確保注入離子在硅片內的分布符合工藝要求，保障器件性能的穩定性和可靠性。
