在電子電路設計中，確保電路安全穩定運行是至關重要的。多種保護機制共同構成了電路的防護體系，其中過壓保護（OVP）、過流保護（OCP）、過載保護（OLP）、溫度保護（OTP）、靜電放電（ESD）保護以及低壓關斷（UVLO）等，分別針對不同異常情況發揮著關鍵作用。
一、過壓保護（OVP）
OVP原理
OVP（Overvoltage Protection）通過實時監測輸入電壓，在檢測到輸入電壓超過預設閾值時，迅速關閉電源或暫停輸出，從而避免后級電路因過壓而損壞。其核心原理是：當輸入電壓異常升高時，OVP 內部的邏輯及驅動電路會立即關斷 MOSFET，實現輸入與輸出的快速隔離。一旦輸入電壓恢復正常，OVP 將自動重新打開 MOSFET，恢復電路的正常供電。

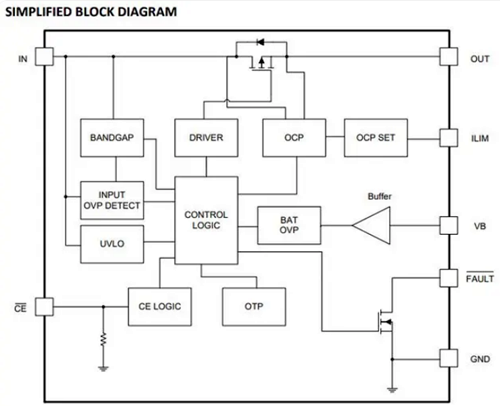

示意圖如下：
當輸入電壓VIN處于正常范圍（大于等于 5V 且小于 6.1V）時，輸出電壓 VOUT=VIN ，電路正常工作。

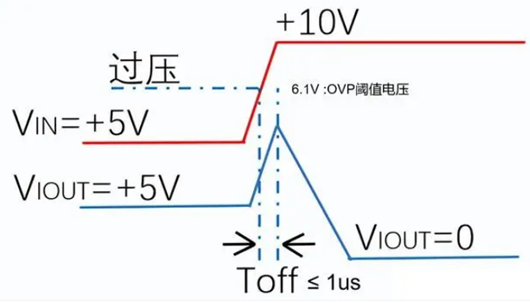

當輸入電壓 VIN超過閾值電壓 6.1V 但未達到最高輸入電壓 VINmax時，OVP 內部的 MOSFET 快速（在 1μs 之內）關斷，切斷輸出，使 VOUT=0V，有效保護后級電路。
二、過流保護（OCP）
過流保護（OCP）通過監測電路中的電流，當電流超過設備可承受的最大值時，OCP 機制會迅速啟動，切斷或限制電流供應，防止設備因過流而受損。
三、其他關鍵保護機制
過載保護（OLP） ：限制電路的最大輸出功率，防止因過載導致設備損壞。
溫度保護（OTP） ：監測設備運行溫度，當溫度超過設定上限時，OTP 機制會采取措施限制溫升，避免高溫對設備造成損害。
靜電放電（ESD）保護 ：防止靜電對芯片或電子元器件造成損壞。
低壓關斷（UVLO） ：當輸入電壓低于設定的最小值時，UVLO 會切斷電路，防止設備在欠壓條件下工作。
這些保護機制相互配合，共同構建了電子電路的全面防護體系。在實際電路設計中，應根據具體應用場景和設備需求，合理選擇和配置這些保護措施，以確保電路在各種工況下的安全、穩定運行。
