DC-DC電源詳解及PCB設計要點
DC-DC電源是用于將直流（DC）電壓轉換為不同電壓級別的電源設備。它通過內部電路和拓撲結構，將輸入電壓調整為所需的輸出電壓，確保輸出穩定可靠。在DCDC電源電路中，PCB布局對電路功能實現和性能指標至關重要。
一、關鍵器件選擇
輸出電感
電感在電路中起到儲存磁能、確保電流穩定輸出的作用。在選擇電感時，需在電感量大小上進行權衡：大電感雖損耗小，但響應速度較慢；小電感能快速響應，但損耗相對較大。同時，要充分考慮電感的飽和電流，以確保其能夠滿足濾波效果，保障電路穩定運行。
分壓電阻
分壓電阻構成分壓網絡，將輸出電壓反饋給控制電路，從而精準控制PWM占空比，穩定輸出電壓值。為確保電路的精確性，應選擇高精度的電阻，以提高電壓反饋的準確性，進而保障DC-DC電源的輸出穩定性。
輸入電容
輸入電容的選擇需綜合考慮等效電感和自諧振頻率。大容值電容能夠有效濾除低頻噪聲，而小容值電容則擅長濾除高頻噪聲。在實際應用中，可將不同容值的電容組合并聯使用，以實現優異的濾波效果，穩定輸入電壓并濾除交流成分，為DC-DC轉換過程提供清潔的電源環境。
輸出電容
輸出電容的主要作用是濾除開關紋波，確保輸出電流的純凈度。一般來說，容值越大，其阻抗越小，紋波就越容易流過電容被濾除。因此，選擇合適的輸出電容對于DC-DC電源電路的穩定工作起著至關重要的作用，能夠有效提升輸出信號的質量。
二、DCDC電源PCB設計要點
前期準備
在布局之前，首先要查找對應的電源IC手冊。芯片手冊通常會包含最基本的電源電壓電流信息、管腳信息以及l(fā)ayout guide。如果存在layout guide，建議按照其中的樣式進行布局布線的復刻，因為這些layout guide是經過驗證的，通常能使芯片的工作狀態達到最佳。若無layout guide，了解完電源及管腳信息后，按照電源常規要求進行布局設計即可。

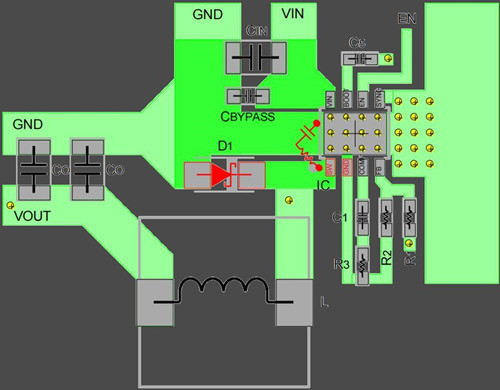

回路布局
需優先分析電源的輸入輸出以及續流回路，這三個回路的面積應盡可能小。原因在于每一個電流環都可以看成是一個環路天線，環路面積越大，產生的輻射就越強，這不僅會引起EMI問題，還會干擾板上其他電路。而輻射的大小與環路面積呈正比，因此減小環路面積對于降低電磁干擾至關重要。
器件擺放
先從眾多器件中挑選出輸入輸出以及續流通道上的關鍵器件，其他器件可暫時擱置一邊。
優先擺放輸入/輸出主干道上的器件，這是構建穩定電路路徑的基礎。
濾波器件的放置需遵循合理原則，濾波電容在電源路徑上應按照先大后小的順序排列，以實現更優的濾波效果。

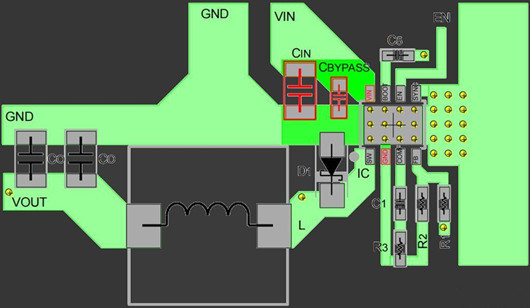

布局優化
在擺放器件時，應盡量使器件布局緊湊，縮短電源路徑，減少信號傳輸過程中的損耗和干擾。
注意留出打孔和鋪銅的空間，以滿足電源模塊輸入/輸出通道的通流能力，確保大電流能夠穩定通過。
布局過程中要重點關注環路面積，務必使其盡可能小，以降低電磁輻射和干擾。
特殊考慮
對于輸出多路的開關電源，應盡量使相鄰電感之間垂直放置，以減少相互之間的電磁耦合。同時，大電感和大電容盡量布置在主器件面，便于散熱和布局優化。
最后將反饋以及其他相關器件靠近管腳擺放，以縮短連接路徑，減少信號延遲和干擾。
線寬與過孔
對于1OZ銅厚，在常規情況下，20mil線寬能承載約1A電流；而對于0.5OZ銅厚，40mil線寬能承載約1A電流。在打孔和鋪銅時，需留有足夠的裕量，以應對實際工作中的電流變化和溫升情況。
0.5mm過孔過載1A電流是一個經驗值，在設計中可根據過孔大小和數量進行評估，確保滿足載流和壓降的要求，避免過孔成為電流傳輸?shù)钠款i。

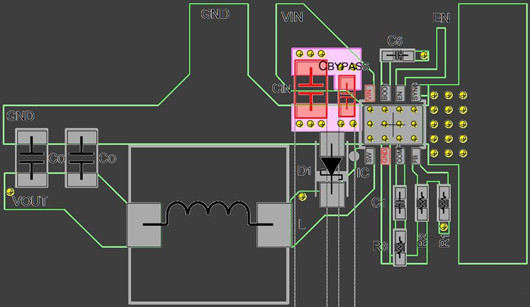

布線處理
電源輸入/輸出路徑布線建議采用鋪銅處理，以降低線路阻抗，提高電流承載能力。鋪銅寬度必須根據電源電流大小進行合理設計，同時輸入/輸出路徑應盡量減少打孔換層，避免引入額外的電感和干擾。
打孔換層的位置需要仔細考慮濾波器件的位置，輸入端的打孔應位于濾波器件之前，輸出端的打孔則應在濾波器件之后，以確保濾波效果不受影響。
鋪銅處銅皮與焊盤連接推薦使用十字連接，這樣可以減少焊接不良現象，提高焊接的可靠性。對于電流特別大的情況，可采用全連接處理，或?qū)κ痔庍M行銅皮補強，以增強通流能力，保障電路的穩定運行。
信號連接
反饋線需要連接到最后一個濾波電容后方，并且要避免經過大電流的功率平面，防止引入干擾和噪聲，影響控制信號的準確性。
接地連接
輸入以及輸出地連接之后，可統一在IC散熱焊盤上面打孔，以實現良好的電氣連接和散熱效果。
三、DC-DC電源布局布線建議
在進行電源模塊布局布線時，提前下載芯片的datasheet（數據表），并嚴格按照推薦的布局和布線方式進行設計，這是確保電源性能達標的關鍵步驟。
布局設計
芯片電源接近原則 ：對于為芯片提供電壓的開關電源，應確保其盡量靠近芯片放置。這樣可以有效避免低電壓輸出線過長，從而減少壓降，保障供電性能的穩定性和可靠性。
避免電磁干擾 ：開關電源在高電壓大電流的狀態下工作，容易引發復雜的電磁兼容性問題。因此，在布局時，開關電源周圍應避免布置敏感元器件，以減少電磁干擾對這些元器件正常工作的影響。
以電源芯片為核心布局 ：在布局設計中，應將開關電源芯片作為核心元器件進行組織。電源濾波器的輸入及輸出端在布局時要確保足夠的距離，防止噪聲從輸入端耦合到輸出端。同時，元器件應整齊、緊湊地排列在PCB上，以減少和縮短各元器件間的引線和連接，降低信號傳輸損耗和干擾風險。
布線設計
避免平行導線 ：輸入、輸出端用的導線應盡量避免相鄰平行布置，以減少不必要的電磁干擾。若無法避免平行布線，應盡量增大它們之間的間距，降低耦合效應。
加粗地線 ：加粗輸入和輸出之間的地線，能夠確保電流穩定傳輸，減少反饋耦合，提高電路的抗干擾能力。地線的寬度應根據實際電流大小進行合理設計，確保其能夠承載相應的電流。
強電流引線處理 ：強電流引線，如公共地線、電源輸入/輸出線等，應盡可能加粗。這樣可以有效降低布線電阻及電壓降，進而減小因寄生耦合而產生的自激現象，保障電路的穩定運行。
散熱考慮
散熱地面積 ：由于開關電源的散熱量比較大，散熱地（銅）的面積應盡量加大，以確保熱量能夠得到有效散發。在設計PCB時，可合理規劃散熱地的布局，盡可能多地預留散熱區域。
大面積鋪銅與打孔 ：輸入、輸出端應盡量采用大面積鋪銅并多打過孔的設計。這樣不僅可以滿足大電流的傳輸要求，還有助于提高散熱效果，降低器件溫度，延長電源模塊的使用壽命。
