一、引言

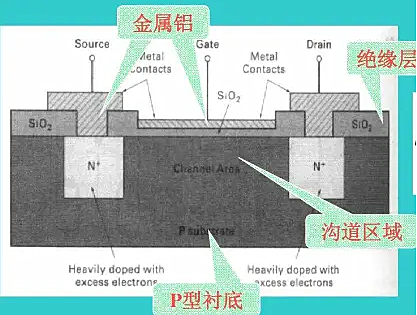

MOS 管的溝道長度作為其核心結構參數之一，對芯片性能和集成度有著深遠的影響，是半導體工藝和器件設計的關鍵考量因素。隨著集成電路技術的飛速發展，溝道長度的縮減一直是推動芯片性能提升的關鍵路徑。

二、MOS 管溝道長度對芯片集成度的意義

（一）MOS 管體積與芯片集成度的緊密關聯

MOS 管的體積直接決定了 IC 芯片的集成度，而溝道長度是影響 MOS 管體積的關鍵因素之一。隨著集成電路功能的日益復雜，芯片上需要集成的電路數量呈指數級增長。這就要求芯片的溝道長度不斷縮小，以便在有限的芯片面積上容納更多的晶體管。

以先進制程芯片為例 ：當前所謂的 7nm 芯片，其溝道長度即為 7nm。這種納米級的溝道長度使得在單個芯片上能夠集成數十億甚至上百億個晶體管，從而實現強大的計算、存儲和通信功能。

芯片制造的物理極限挑戰 ：然而，芯片溝道長度的縮小并非沒有極限。隨著溝道長度逼近物理極限，如原子尺度，量子效應等問題逐漸顯現，給芯片的制造和性能穩定性帶來巨大挑戰。這些物理極限問題迫使半導體行業不斷探索新的材料和器件結構，如鰭式場效應晶體管（FinFET）和環繞柵極晶體管（GAA）等，以延續摩爾定律的步伐。

（二）光刻技術對溝道長度的限制與技術封鎖困境

光刻機精度的決定性作用 ：在芯片制造工藝中，光刻是實現溝道長度精確 patterning 的關鍵工序。光刻機的精度，包括分辨率、套刻精度等，直接決定了能夠達到的最小溝道長度。目前，極紫外光刻（EUV）技術是實現最先進制程溝道長度的關鍵手段，其能夠達到的最小線寬已進入納米甚至亞納米級別。

技術封鎖對半導體產業的影響 ：然而，必須正視的是先進光刻技術存在嚴格的技術封鎖。這種封鎖不僅限制了光刻設備的出口，還包括相關的配套技術、材料以及光刻工藝的研發和應用。這使得許多國家和地區的半導體產業在高端芯片制造領域面臨 “卡脖子” 的困境，嚴重制約了其芯片產業的自主發展和國際競爭力。為了突破這一困境，各國紛紛加大在半導體基礎研究、人才培養以及產業協同創新等方面的投入，力求在下一代半導體技術中實現彎道超車。

三、MOS 管溝道長度對芯片頻率的影響

（一）芯片頻率與性能的內在聯系

芯片頻率是衡量其性能的核心指標之一，頻率越高意味著芯片在單位時間內能夠完成更多的計算和數據處理任務，從而實現更快的運行速度。這對于現代電子設備的性能提升至關重要，例如計算機的 CPU 主頻、移動設備的處理器頻率等都直接關系到用戶的使用體驗。

（二）MOS 管溝道長度對頻率的具體影響機制

寄生電容與驅動電流的制約 ：以 FET 為例，理論上只要 GS 電壓高于閾值電壓即可形成導電溝道。但實際上，MOS 管的驅動過程本質上是對 GS 和 GD 之間寄生電容的充放電過程。寄生電容的充放電時間不僅取決于電壓參數，還與 MOS 管的幾何尺寸密切相關。溝道長度越短，寄生電容的充放電時間就越短，芯片能夠支持的最高頻率也就越高。這是因?yàn)檩^短的溝道長度使得載流子傳輸距離縮短，同時減少了電容充電所需的能量和時間，從而允許更快的信號切換和傳輸速度。

頻率性能的材料與工藝依賴性 ：除了溝道長度，MOS 管的頻率性能還受到材料特性、摻雜濃度、晶體管結構等多種因素的綜合影響。例如，高遷移率的半導體材料（如砷化鎵、銦鎵砷等）能夠提高載流子的遷移速度，進而提升芯片的理論最高頻率。同時，先進的封裝技術和散熱設計也有助于提高芯片在高頻率下的工作穩定性和可靠性。總之，溝道長度是影響芯片頻率的重要因素之一，但并非唯一的決定因素。通過綜合優化材料、工藝和器件結構，可以在一定程度上突破溝道長度限制，提升芯片的頻率性能。

四、溝道長度調制效應

（一）溝道長度調制效應的基本原理

溝道長度調制效應是 MOS 晶體管工作在飽和區時的一個重要物理現象。當 MOS 晶體管的柵下溝道預夾斷后，若繼續增大漏源電壓（Vds），夾斷點會略向源極方向移動。這種移動導致夾斷點到源極之間的溝道長度略有減小，從而使有效溝道電阻減小。這一變化促使更多電子從源極漂移到夾斷點，導致耗盡區的漂移電子數量增加，最終使漏極電流（Id）增大。

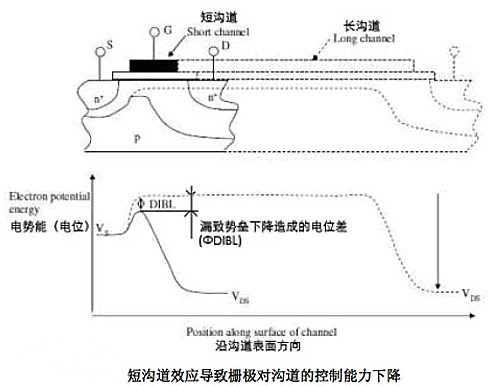

以 NMOSFET 為例的詳細說明 ：在 NMOSFET 中，當施加?xùn)艍?Vgs 形成導電溝道后，若漏源電壓 Vds 增大至不可忽略的程度，溝道電壓降會增大直至 Vgd（柵漏電壓）等于閾值電壓 VT。此時，漏端附近的反型層消失，形成溝道夾斷。若進一步增大 Vds，夾斷點將向源端移動，造成有效溝道長度減小，這就是溝道調制效應。這種效應在短溝道器件中尤為顯著，因?yàn)槎虦系榔骷膱?chǎng)強較大，速度飽和效應可能先于溝道夾斷導致電流飽和。

（二）溝道長度調制效應的影響

對器件性能的影響 ：溝道長度調制效應會使漏源電流隨漏源電壓的增加而增加，導致在飽和區 D 和 S 之間的電流源呈現非理想特性。這是由于溝道長度實際上成為了漏源電壓的函數，使得器件的輸出特性曲線不再是理想的水平線，而是向上傾斜。這一現象在短溝道器件中更加明顯，給器件的建模和電路設計帶來了更大的挑戰。

在放大器設計中的應用 ：溝道長度調制效應可以被巧妙地利用在放大器的有源負載設計中。由于該效應能夠提供電流并產生較大的輸出阻抗，因此可以實現較高的增益。在實際的仿真過程中，通過調整溝道長度和寬度參數，可以觀察到溝道長度越短，輸出電阻越小，相應的有源負載增益也會減小。這表明溝道長度調制效應不僅是一個物理現象，更在實際的電路設計中具有重要的工程應用價值。

五、結論

MOS 管的溝道長度是影響芯片性能和集成度的核心因素之一。從芯片集成度的角度看，溝道長度的縮短有助于實現更高的晶體管密度，從而支持更復雜的功能集成。然而，這也受限于光刻等關鍵技術的精度和當前的技術封鎖現狀。在芯片頻率方面，溝道長度與頻率性能密切相關，較短的溝道長度有助于提高芯片的理論最高頻率，但實際頻率還受到多種其他因素的制約。此外，溝道長度調制效應作為一個重要的物理現象，對 MOS 晶體管的性能和應用產生了深遠影響，需要在器件建模和電路設計中給予充分考慮。隨著半導體技術的不斷進步，對 MOS 管溝道長度的深入研究和優化將繼續推動集成電路產業的發展。
