在高頻電路設計領域，提高 MOSFET、IGBT 等功率器件的關斷速度對于提升電路效率具有至關重要的作用?？焖訇P斷能夠有效降低功耗，縮短響應時間，從而優化系統整體性能。以下將深入探討關斷驅動電路的原理、常用方法以及關鍵設計要點。
一、加速關斷驅動電路核心原理
當功率器件關斷時，關鍵在于迅速放電柵極電荷，以盡可能縮短關斷時間。MOSFET 等功率器件的柵極與源極之間存在電容，這一電容對充電放電速率起著決定性作用。加速關斷電路設計的核心在于快速降低柵源極之間的電壓，通過與電源連接實現電容器的快速放電過程。一種典型的加速關斷電路設計是將二極管和電阻器與柵極驅動電阻器并聯。二極管為電荷釋放提供了一條低阻抗路徑，使得柵極電荷能夠更快地釋放，從而加快關斷速度，確保在極短時間內電壓降至關斷所需的閾值以下，保障功率器件能夠快速關閉。
二、器件快速關斷電路的設計策略
（一）并聯二極管和電阻
在柵極驅動電阻上并聯高頻快速恢復二極管和電阻，能夠快速放電二極管路徑中的電荷。這種設計不僅可以加速關斷過程，還能有效防止反向電流的出現，提高驅動電路的穩定性。二極管的快速恢復特性有助于減少關斷延遲，確保電路在高頻工作條件下的可靠運行。
（二）雙電阻驅動器設計
部分電路設計采用兩個阻值不同的電阻，一個電阻用于導通狀態下的驅動電流，另一個電阻則用于在截止狀態下促進柵極電荷的放電。雖然導通電阻可以適當增大以控制柵極電流，但關斷電阻通常較小，以便為電荷釋放提供低阻抗路徑，加速關斷過程。這種雙電阻設計能夠在導通和關斷階段分別優化電流控制，提高功率器件的開關性能。
（三）集成驅動芯片
隨著功率器件應用需求的不斷增長，許多集成驅動芯片應運而生。這些芯片采用推挽式結構，能夠在斷電瞬間提供強大電流，快速釋放柵極電荷。集成驅動芯片不僅簡化了電路設計，還能夠提高驅動電路的可靠性和效率，滿足高頻電路對功率器件快速關斷的要求。
三、設計要點
（一）參數選擇
在設計加速關斷驅動電路時，必須精確選擇并聯電阻和二極管的參數，確保二極管能夠有效運行以加速關斷。二極管的反向恢復特性必須滿足高頻要求，避免因恢復時間過長而產生不必要的信號延遲。同時，電阻值的選擇應綜合考慮電荷放電速度和電路穩定性，確保在快速關斷的同時不會引入其他不穩定因素。
（二）保護措施
快速關斷過程中會產生瞬時電流，這可能對電源 IC 以及其他電路組件造成影響。因此，在設計中必須添加適當的保護電路，以防止過流和電壓浪涌對電路的損害。例如，可以采用保險絲、限流電阻或 TVS 二極管等元件來提供過流和過壓保護，提高電路的可靠性和安全性。
（三）布局和布線
由于高頻信號對電磁干擾極為敏感，布線長度應盡可能短，以減少不必要的寄生電感和電容。合理的布局和布線能夠有效提高電路的抗干擾能力，確保信號的完整性和穩定性。在高頻電路設計中，應遵循良好的電磁兼容性（EMC）設計原則，避免長導線和不必要的迂回布線，優化電路板的接地設計，以減少電磁輻射和干擾。
四、應用示例和優化策略
快速關斷驅動技術在開關電源、逆變器和電機驅動等設備中得到了廣泛應用。在這些設備中，加速關斷不僅可以提高系統開關效率，還能有效減少熱量產生，提升整體能效。
（一）優化功率器件選型
選擇柵極電荷低、開關速度快的 MOSFET 或 IGBT，對于顯著提高關斷性能至關重要。低柵極電荷器件能夠在更短的時間內完成電荷釋放，從而加快關斷速度。同時，快速開關器件能夠減少開關過程中的能量損耗，提高電路效率。
（二）仿真和測試調試
借助電路仿真工具和實際測試，可以對電路參數進行調整，特別是二極管和電阻參數。通過仿真分析和實際測試數據的對比，能夠找到最佳的關斷效果，優化電路設計。在測試過程中，應關注關斷時間、電壓變化率（dV/dt）、電流變化率（dI/dt）等關鍵參數，確保電路性能滿足設計要求。
（三）熱管理
優化電路配置和參數，可以增加電流密度，從而在設計中實現更快的關斷響應，減少損耗并提高系統效率。然而，隨著電流密度的增加，熱量管理變得尤為重要。采用有效的散熱措施，如散熱器、熱界面材料、風扇冷卻或液冷系統等，能夠確保功率器件在高功率工作條件下保持穩定運行，延長器件使用壽命。
綜上所述，在高頻電路設計中，通過合理運用加速關斷驅動電路的原理和方法，結合精心的參數選擇、保護措施設計以及優化的布局布線，可以顯著提升 MOSFET、IGBT 等功率器件的關斷速度，進而提高電路效率和系統性能。同時，優化功率器件選型、仿真測試調試以及有效的熱管理策略，將進一步增強高頻電路的可靠性和穩定性，滿足現代電子設備對高效能、高功率密度的需求。

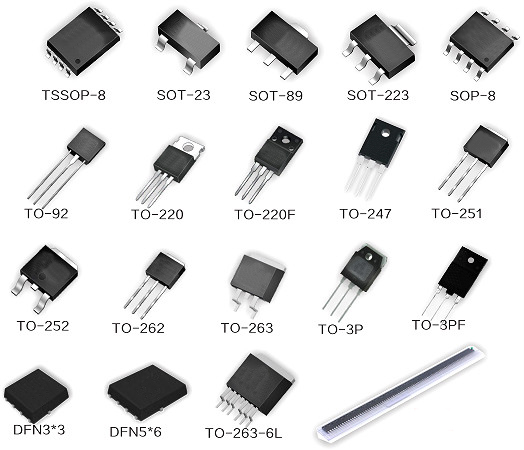

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
