在電源設計領域，開關變壓器與整流二極管的組合應用極為廣泛，尤其在開關電源、電池充電器以及 DC-DC 轉換器等場景中，這種設計對于提升能量轉換效率和輸出電壓穩定性具有重要意義。以下將從多個角度深入分析為何開關變壓器需要搭配整流二極管。
一、電路工作原理
開關變壓器利用高頻開關信號實現電壓的升降變換。工作過程中，其輸出端產生交流信號。然而，電子設備通常需要直流電壓供電，因此必須在開關變壓器后接入整流二極管，將交流信號轉換為脈動直流信號，為后續電路正常工作提供基礎。
二、提高電源轉換效率

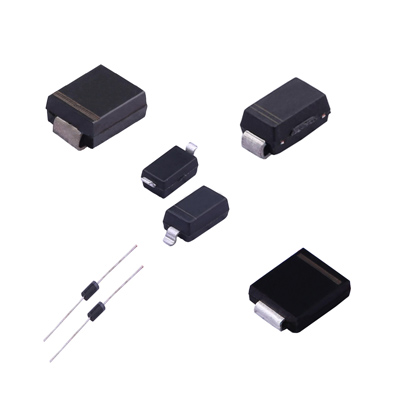

在高頻開關電源設計中，效率至關重要。整流二極管的選擇直接影響系統效率。傳統的硅二極管正向壓降較大，且在高頻應用中損耗較高。而肖特基二極管憑借低導通損耗和快速反向恢復時間，可有效降低開關損耗，顯著提升能量轉換效率，成為高頻應用的首選。對于高壓場景，快速恢復二極管則因其高耐壓能力而具有優勢。
三、平滑和穩定輸出電壓
整流二極管將交流信號轉換為脈動直流信號，但該信號仍存在較大波動，無法直接作為穩定電源輸出。因此，在整流二極管后通常連接濾波電容。濾波電容能夠平滑脈動直流信號，降低紋波電壓，從而輸出更穩定的直流電壓。對于對電壓要求嚴格的負載，如精密電子設備、控制系統等，這種穩定的輸出電壓至關重要。
四、電源的負載適應性與可靠性
在實際電力系統中，負載電流變化頻繁。開關變壓器通過調整開關頻率或占空比來適應不同的電流需求，而整流二極管則負責將變化的交流信號整流為穩定的直流輸出。這種負載適應性使得電源能夠在各種工況下保持穩定的輸出電壓，廣泛適用于通信設備、工業控制系統等電子設備。
五、熱管理和散熱設計
盡管高效整流二極管可降低損耗，但在大功率應用中，系統仍會產生一定熱量。因此，在設計時必須注重整流二極管和變壓器的散熱。選擇低正向壓降和快速恢復特性的二極管，可減少功率損耗。同時，安裝散熱器、使用導熱膏或采用空氣冷卻、液體冷卻等主動散熱方式，可有效改善熱管理，防止過熱，提升系統可靠性。
六、優化設計的重要性
為了充分發揮開關變壓器和整流二極管的性能優勢，優化設計至關重要：
二極管選擇 ：在高頻應用中，優先選擇肖特基二極管；在高壓應用中，可考慮快速恢復二極管。
濾波器設計 ：根據輸出電壓紋波要求選擇合適電容值的濾波電容，并確保其具備高介電強度和良好溫度穩定性。
散熱解決方案 ：對于高性能設備，合理設計散熱系統，如添加散熱器、導熱膏或采用主動冷卻方式，確保整流二極管和變壓器在安全溫度范圍內工作。
綜上所述，開關變壓器后增加整流二極管是保障電源高效穩定工作的關鍵。整流二極管將交流信號轉換為直流信號并與濾波器協同輸出穩定直流電壓。通過合理選擇二極管、優化濾波器設計以及加強散熱設計，可有效提升系統效率，降低功耗，延長設備壽命，確保電源系統性能與可靠性。
