在當代電力電子技術的浪潮中，同步整流（Synchronous Rectification）脫穎而出，成為提升電能轉換效率的關鍵技術。它廣泛應用于開關電源、電機驅動、新能源設備等領域，正逐漸取代傳統二極管整流方式，引領行業邁向高效、節能的新時代。
一、同步整流的工作原理
傳統整流電路依賴二極管將交流電轉換為直流電，但二極管的正向壓降（通常為0.7V-1.2V）不可避免地造成能量損耗，尤其在高電流應用中，這種損耗更為顯著。此外，二極管較長的反向恢復時間可能引發電流波動，增加電磁干擾（EMI）。
同步整流技術的核心在于用MOSFET或IGBT替代二極管進行整流。當主開關管導通時，電流順利流經主開關管和負載；而當主開關管關閉時，MOSFET或IGBT則按照控制信號同步開關。MOSFET的導通電阻可以低至毫歐級別，遠低于二極管的正向壓降。例如，在大電流（10A及以上）情況下，MOSFET的損耗可能僅為0.05W，而傳統二極管損耗可高達10W。這一顯著差異正是同步整流在高效率電源應用中占據主導地位的關鍵因素。
二、同步整流的主要優點
（一）提高能效，減少能量損耗
由于MOSFET的導通電阻遠小于二極管的正向壓降，采用同步整流的電路能夠顯著降低功率損耗，提高系統整體能效。傳統二極管整流效率約為85%-90%，而同步整流技術可使效率提升至90%以上，某些優化設計甚至可以達到95%以上。
（二）降低電磁干擾（EMI）
傳統整流二極管存在反向恢復效應，在高頻應用中容易產生電流諧波，進而增加電磁干擾。同步整流采用MOSFET或IGBT，可以顯著降低諧波干擾，使得電子設備符合更嚴格的電磁兼容性（EMC）標準。
（三）降低發熱量，提高系統可靠性
功率損耗的減少直接導致設備工作過程中產生的熱量明顯減少。這不僅有助于降低散熱系統的復雜度，還能提高電子設備的使用壽命和穩定性。
（四）適用于高功率密度設計
隨著電子設備向小型化、高效率方向發展，功率密度成為一個關鍵指標。同步整流技術由于其高效率、低發熱的特性，能夠幫助設計人員在有限空間內實現更高效的功率管理，特別適用于筆記本電腦電源適配器、數據中心電源模塊以及新能源汽車充電系統等應用。
三、同步整流的實際應用
（一）開關電源（SMPS）
同步整流在AC-DC和DC-DC開關電源中應用廣泛，例如服務器電源、工業電源以及消費類電子設備電源。通過同步整流技術，這些電源能夠實現更高的能效，減少散熱負擔，提高可靠性。
（二）車載充電器與新能源應用
新能源汽車的車載充電系統對能量轉換效率要求極高。同步整流技術能夠有效減少能量損失，提高電池充電效率，并降低系統工作溫度，從而提升電動汽車的續航能力。
（三）無線充電應用中的同步整流
在無線充電系統中，同步整流技術可有效降低能量損耗，提升電能轉換效率，使設備充電更快速、更穩定。它廣泛應用于智能手機、智能手表、電動牙刷等便攜式電子產品，幫助優化續航體驗并減少發熱，提高充電設備的整體性能。
四、未來發展趨勢
隨著功率半導體技術的不斷進步，MOSFET和IGBT的性能不斷提升，同步整流的應用范圍也在持續擴大。未來，結合碳化硅（SiC）和氮化鎵（GaN）等新型半導體材料的同步整流方案，將進一步推動高功率、高頻率應用的發展，使電能轉換系統更加高效、穩定。
總之，同步整流作為一種高效的電能轉換技術，憑借其低功耗、低EMI、高效率等優勢，在現代電子設備中得到了廣泛應用。無論是開關電源、汽車電子，還是無線充電和工業電力系統，同步整流都在發揮著重要作用。

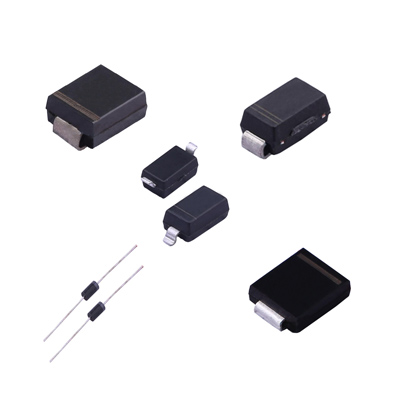

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
