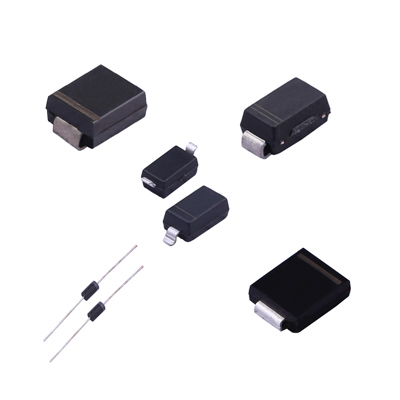

變容二極管（Varactor Diodes），也稱為“可變電抗二極管”，是一種利用PN結反偏時結電容隨外加電壓變化而變化的特性制成的半導體器件。以下是對變容二極管的詳細闡述，包括其工作原理、主要參數、應用領域、優缺點以及發展趨勢等方面。
一、工作原理
變容二極管的工作原理基于PN結的反向偏壓效應。當PN結加上反向電壓時，N型半導體中的電子被推向P型半導體，而P型半導體中的空穴被推向N型半導體，從而在PN結附近形成一層既沒有電子也沒有空穴的耗盡層。耗盡層的寬度隨著反向電壓的增加而增加，反之則減小。由于電容 C 與耗盡層寬度 d 成反比（ C=dkS? ，其中 k 為常數， S 為PN結面積），因此反向電壓的變化會導致結電容的變化。具體來說，當反向電壓增大時，耗盡層變寬，結電容減??；當反向電壓減小時，耗盡層變窄，結電容增大。
二、主要參數
變容二極管的主要參數包括：
零偏結電容：在沒有外加電壓時，PN結本身的電容值。
零偏壓優值：衡量變容二極管性能的一個重要參數，通常與變容二極管的電容變化范圍和反向擊穿電壓有關。
反向擊穿電壓：PN結能承受的最大反向電壓，超過此值將導致PN結擊穿損壞。
中心反向偏壓：使變容二極管電容值達到中間值的反向偏壓。
標稱電容：在特定反向偏壓下，變容二極管的電容值。
電容變化范圍：變容二極管電容值隨反向偏壓變化的最大范圍。
截止頻率：變容二極管在高頻電路中工作的最高頻率限制。
三、應用領域
變容二極管因其獨特的電容可調特性，在無線通信、電子調諧、頻段選擇、微波整形等領域得到了廣泛應用。具體來說，變容二極管可用于：
頻率合成器：通過調整變容二極管的電容值，可以生成精確的頻率信號，用于通信系統的頻率控制。
受控振蕩器：在振蕩電路中，變容二極管作為可變電容使用，可以穩定振蕩頻率，提高振蕩器的性能。
功率變壓器：在高頻功率變換電路中，變容二極管可用于調節高頻電流，實現功率的變換和控制。
自動頻率控制（AFC）和調諧電路：變容二極管在自動頻率控制和調諧電路中起著關鍵作用，如電視接收機的調諧回路中，通過調整變容二極管的電容值，可以實現頻道的自動選擇和調諧。
微波整形：在微波電路中，變容二極管可用于調整信號的波形和相位，實現微波信號的整形和濾波。
四、優缺點
優點：
電容值可調：變容二極管的電容值可以在一定范圍內自動調整，使得系統更加穩定和靈活。
快速響應：變容二極管的電容值變化迅速，可用于高速開關電路。
結構簡單：相比其他可調電容元件，變容二極管的結構相對簡單，制造成本較低。
缺點：
容量變化范圍有限：變容二極管的電容變化范圍受到PN結物理特性的限制，一般只能達到幾十pF到幾百pF。
反向漏電電流：在反向偏壓下，變容二極管會存在一定的漏電電流，這會影響電容的Q值，降低濾波效果。
高頻失真：在高頻率下，由于電容的不穩定性，變容二極管可能會產生失真現象。
五、發展趨勢
隨著電子技術的不斷發展，變容二極管在材料、工藝和應用方面都在不斷進步。未來，變容二極管的發展趨勢可能包括：
新材料的應用：隨著新材料科學的發展，新型半導體材料如石墨烯、碳納米管等可能會被應用于變容二極管的制造中，以提高其性能。
集成化設計：為了滿足現代電子系統對小型化、集成化的需求，變容二極管可能會與其他元件一起被集成在芯片上，形成高度集成的電子系統。
智能化控制：隨著物聯網和人工智能技術的發展，變容二極管可能會與智能控制系統相結合，實現更加精準和智能的電容調節。
高頻性能優化：針對高頻應用的需求，研究人員可能會進一步優化變容二極管的高頻性能，減少高頻失真現象的發生。
六、技術細節與制造工藝
技術細節：
PN結設計：變容二極管的性能很大程度上取決于PN結的設計。優化PN結的摻雜濃度、幾何形狀和界面質量可以顯著提高變容二極管的電容變化范圍、Q值（品質因數）和反向擊穿電壓?，F代制造工藝中，常采用離子注入、分子束外延等先進技術來精確控制PN結的摻雜和界面質量。
封裝技術：封裝對變容二極管的性能也有重要影響。合適的封裝材料、結構和工藝可以保護PN結免受外界環境的影響，同時減少寄生參數，提高電路的穩定性。此外，封裝還需要考慮散熱問題，確保在高功率應用下變容二極管不會過熱損壞。
電路匹配：在將變容二極管應用于實際電路中時，需要進行電路匹配設計。這包括選擇合適的偏置電路、濾波電路和負載電路等，以確保變容二極管能夠正常工作并發揮其最佳性能。
制造工藝：
變容二極管的制造工藝主要包括以下幾個步驟：
晶圓準備：選擇合適的半導體材料（如硅、鍺等）作為晶圓，并進行清洗、拋光等預處理。
PN結形成：通過擴散、離子注入或外延生長等方法在晶圓上形成PN結。這一步驟需要精確控制摻雜濃度和深度，以確保PN結的性能。
電極制作：在PN結的兩端制作金屬電極，用于連接外部電路。電極材料的選擇和制作工藝對變容二極管的性能也有重要影響。
封裝測試：將制作好的變容二極管芯片進行封裝，并進行性能測試。測試內容包括電容變化范圍、反向擊穿電壓、Q值等關鍵參數。只有通過測試的變容二極管才能被用于實際電路中。
七、創新應用與前沿研究
創新應用：
可調諧濾波器：利用變容二極管的電容可調特性，可以設計出可調諧濾波器。這種濾波器可以根據需要調整濾波頻率，廣泛應用于無線通信、雷達系統等領域。
壓控振蕩器（VCO）：在壓控振蕩器中，變容二極管作為可變電容元件，通過改變其電容值來控制振蕩頻率。這種VCO具有頻率調節范圍寬、響應速度快等優點，在通信系統中得到廣泛應用。
相控陣雷達：在相控陣雷達中，變容二極管可用于調整天線陣列中各個元素的相位，從而實現波束的掃描和指向控制。這種技術提高了雷達的探測精度和靈活性。
前沿研究：
量子點變容二極管：隨著納米技術的發展，研究人員開始探索將量子點等納米結構應用于變容二極管中。量子點具有獨特的電子態和能級結構，可以顯著提高變容二極管的電容變化范圍和響應速度。
柔性變容二極管：為了滿足可穿戴設備和柔性電子系統的需求，研究人員正在開發柔性變容二極管。這種變容二極管可以在彎曲、折疊等形變下保持穩定的性能，為柔性電子系統提供了新的可能性。
集成化、模塊化設計：隨著電子系統向小型化、集成化方向發展，變容二極管也面臨著集成化、模塊化的挑戰。研究人員正在探索將多個變容二極管和其他元件集成在一起，形成高度集成的功能模塊，以提高系統的整體性能和可靠性。
八、結論與展望
變容二極管作為一種重要的半導體器件，在無線通信、電子調諧等領域發揮著重要作用。隨著電子技術的不斷進步和應用需求的不斷變化，變容二極管在材料、工藝、應用等方面都在不斷發展和完善。未來，隨著新材料、新工藝和新技術的不斷涌現，變容二極管的性能將得到進一步提升，其應用領域也將更加廣泛。同時，隨著物聯網、人工智能等技術的快速發展，變容二極管將與這些技術相結合，為電子系統提供更加智能、高效和可靠的解決方案。
