在現代電子設計領域，采用電源IC直接驅動的方式是一種高效且簡潔的解決方案。它通過電源集成電路直接控制功率MOSFET或其他開關元件的開關狀態，從而實現對負載的精準控制。然而，為了確保系統的穩定性和性能，設計人員需要關注一些關鍵參數及其相互影響。
1. 最大驅動峰值電流的重要性
查看電源IC手冊中提供的最大驅動峰值電流是至關重要的一步。不同的電源IC在驅動能力上存在顯著差異，這意味著它們能夠提供的最大電流值各不相同。如果選擇的電源IC驅動能力不足，可能會導致MOSFET無法快速響應，進而影響整個系統的效率和穩定性。因此，選擇具有足夠驅動能力的電源IC對于保證系統性能至關重要。
2. MOS管寄生電容的影響

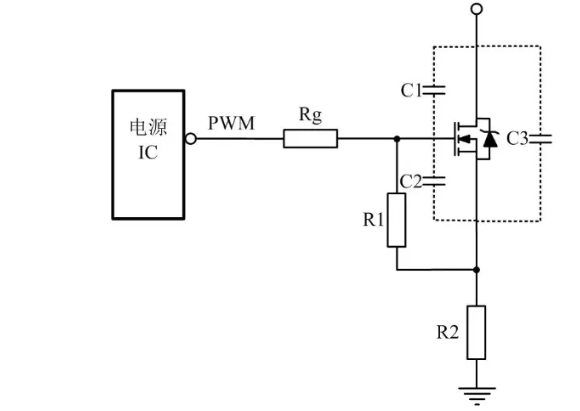

了解MOS管的寄生電容（如圖中的C1和C2）對于優化電源IC直接驅動的性能同樣重要。寄生電容的大小直接影響MOS管的開關速度。較小的寄生電容意味著MOS管導通所需的能量更少，從而開關速度更快。相反，如果寄生電容較大，MOS管導通所需的能量就會增加，這可能導致電源IC無法提供足夠的驅動峰值電流，從而減慢MOS管的導通速度，影響系統的響應速度和效率。
3. 電源IC與MOS管的匹配
在選擇電源IC時，除了考慮其最大驅動峰值電流外，還需要關注其與MOS管的匹配程度。理想情況下，電源IC的驅動能力應略高于MOS管的實際需求，以確保在任何工作條件下都能提供充足的驅動電流。此外，還需要注意電源IC的其他特性，如輸出阻抗、電壓擺率等，以確保它們與所選的MOS管相匹配。
4. 系統設計與優化
在實際應用中，電源IC直接驅動的設計和優化是一個復雜的過程，需要綜合考慮多個因素。除了上述提到的參數外，還需要考慮系統的工作頻率、溫度范圍、可靠性要求等。通過對這些參數的精細調整和優化，可以確保電源IC直接驅動系統在各種工作條件下都能保持穩定性和高效性。
總之，電源IC直接驅動是一種高效且簡潔的驅動方式，但設計人員需要仔細考慮電源IC的最大驅動峰值電流、MOS管的寄生電容、電源IC與MOS管的匹配程度以及系統的整體設計與優化。只有這樣，才能確保系統在各種工作條件下都能保持高效和穩定運行。
