20N03場效應管,20N03參數20A 30V SOT-89,20N03中文資料

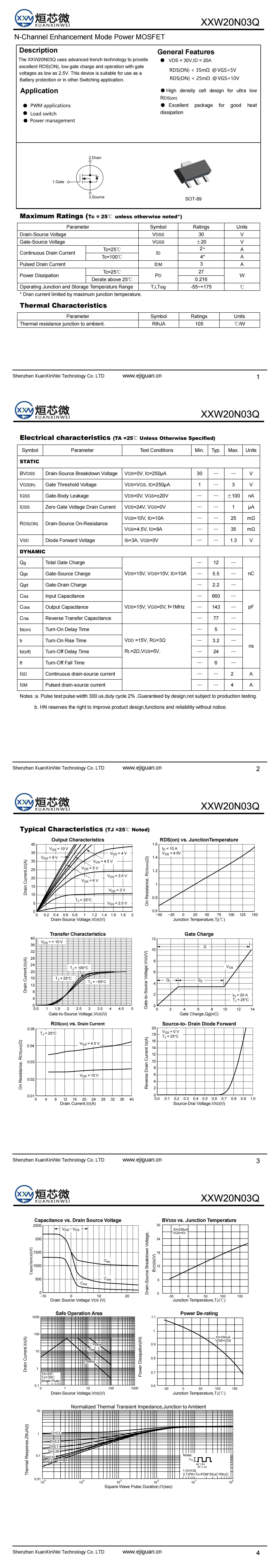

20N03場效應管參數,20N03規格書,20N03引腳圖,20N03中文資料pdf代替
20N03場效應管參數,20N03規格書,20N03引腳圖,20N03中文資料pdf代替
20N03 SOT-89封裝參數：點擊查看
20N03場效應管參數具體如下：
封裝類型：SOT-89
極性：NPN
極性：NPN
漏極電流：20A
功率耗散：27W
反向傳輸電容Crss：77pF
柵極源極擊穿電壓：±20V
擊穿電壓：30V
存儲溫度：-55℃~+150℃
引腳數：3Pin
導通電阻ID=10A,VGS=10V：Typ mΩ Max 25mΩ
導通電阻ID=8A,VGS=4.5V：Typ mΩ Max 35mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
20N03場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，20N03廣泛應用于以下領域：
電源管理：20N03可用于電源管理，如電源轉換和電池保護。
高保真放大器：在音頻放大器中，20N03可以提供高保真的音質放大。
步進電機驅動器：適用于步進電機的驅動控制。
閃光燈驅動器：在閃光燈驅動器中，20N03可以控制閃光燈的亮度和電源管理。
汽車電子設備：20N03也適用于汽車電子設備中的電源管理和電機控制。
三、SOT-89封裝特點

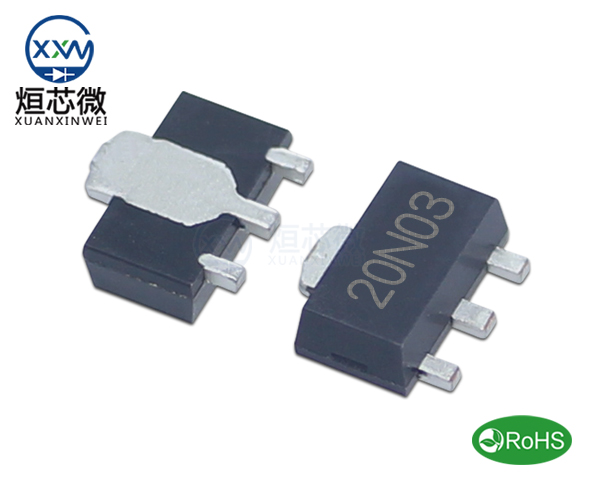

20N03采用SOT-89封裝，這是一種功率封裝形式，具有以下特點：
散熱性能好：SOT-89封裝具有良好的散熱性能，適合高功率應用。
耐壓高：SOT-89封裝的20N03場效應管通常具有較高的耐壓值，適合高壓應用。
封裝緊湊：SOT-89封裝緊湊，適合空間受限的應用。
引腳布局：SOT-89封裝通常有3個引腳，布局合理，便于焊接和連接。
20N03場效應管/SOT-89封裝尺寸：
