AO4886 SOP-8封裝參數：點擊查看

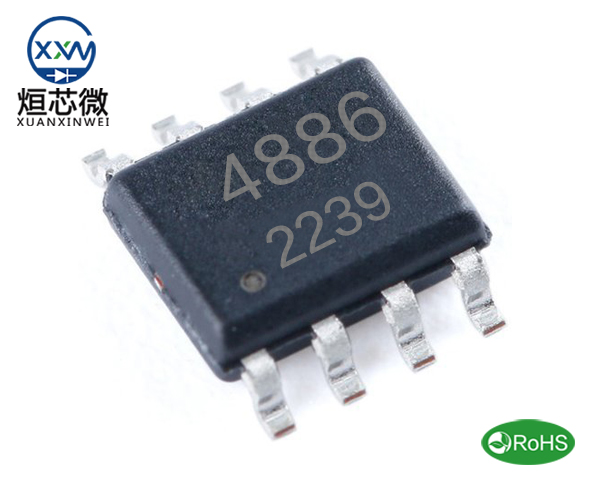

AO4886場效應管參數具體如下：
封裝類型：SOP-8
極性：雙N溝道
極性：雙N溝道
漏極電流：8A
功率耗散：5W
反向傳輸電容Crss：25pF
柵極源極擊穿電壓：±20V
擊穿電壓：100V
存儲溫度：-55℃~+150℃
引腳數：8Pin
導通電阻ID=3A,VGS=10V：Typ 88mΩ Max 115mΩ
導通電阻ID=2A,VGS=4.5V：Typ 100mΩ Max 140mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
AO4886場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO4886廣泛應用于以下領域：
1,電源管理模塊：AO4886的低開通電阻和高耐壓特性使其成為電源管理模塊中的理想選擇。它可以用于開關穩壓器、電池管理系統以及其他與電源管理相關的應用中，幫助實現高效能耗和穩定的電源輸出。
2,DC-DC變換器：這款MOSFET可用于DC-DC變換器，將一個電壓轉換為另一個電壓。它在移動設備、通信設備和3,電源適配器等領域中常見，用于電壓升壓或降壓轉換。
4,驅動電路：AO4886的快速開關特性使其適用于驅動電路，如電機驅動、LED驅動、電磁閥驅動等應用，幫助控制和管理電流流動。
5,電池保護模塊：由于其低閾值電壓和高耐壓特性，它也可用于電池保護模塊，確保電池充電和放電過程中的安全性和效率。
三、SOP-8封裝特點
AO4886采用SOP-8封裝，這是一種小外形封裝，具有以下特點：
1.緊湊型設計：占地面積小，便于PCB設計和安裝。
2.高可靠性：采用塑料封裝，具有良好的抗震性能和耐濕性。
3.低成本：比其他封裝方式成本更低，適用于大批量生產。
4.性能優良，可靠性高：SOP減少了各功能部件之間的連接，使得由于連接之間的各種損耗、干擾降低到最小。
AO4886場效應管 SOP-8封裝尺寸：
