AO4803A場效應管參數,AO4803A引腳圖,AO4803A中文資料代換
AO4803A場效應管,AO4803A芯片參數資料,AO4803A引腳圖,AO4803A中文資料規格書PDF代換
AO4803A場效應管,AO4803A芯片參數資料,AO4803A引腳圖,AO4803A中文資料規格書PDF代換
AO4803A SOP-8封裝參數：點擊查看
AO4803A場效應管參數具體如下：
封裝類型：SOP-8
極性：雙P溝道
極性：雙P溝道
漏極電流：-5.3A
功率耗散：2W
反向傳輸電容Crss：56pF
柵極源極擊穿電壓：±20V
擊穿電壓：-30V
存儲溫度：-55℃~+150℃
引腳數：8Pin
導通電阻ID=-4.1A,VGS=-10V：Typ 35mΩ Max 55mΩ
導通電阻ID=-3A,VGS=-4.5V：Typ 52mΩ Max 85mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
AO4803A場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO4803A廣泛應用于以下領域：
1,電源開關控制：適用于電源開關、穩壓器和DC-DC轉換器，雙P溝道設計使其在電源開關中表現卓越，提高功率2控制效率。
2,電動工具和電機控制：在電動工具和電機控制系統中發揮關鍵作用，能夠處理高電壓和大電流，提供可靠的功率控制。
3,LED照明控制：用于LED驅動電路和照明系統，低導通電阻和適當?shù)拈撝惦妷河兄谔岣週ED照明系統的效率。
三、SOP-8封裝特點

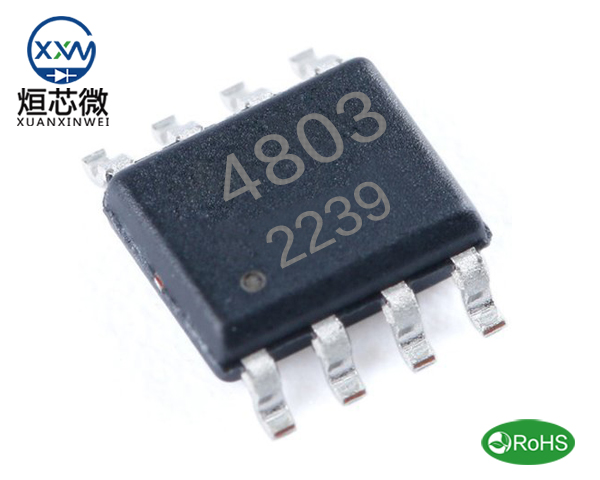

AO4803A采用SOP-8封裝，這是一種小外形封裝，具有以下特點：
1.緊湊型設計：占地面積小，便于PCB設計和安裝。
2.高可靠性：采用塑料封裝，具有良好的抗震性能和耐濕性。
3.低成本：比其他封裝方式成本更低，適用于大批量生產。
4.性能優良，可靠性高：SOP減少了各功能部件之間的連接，使得由于連接之間的各種損耗、干擾降低到最小。
AO4803A場效應管 SOP-8封裝尺寸：
