AO4801場效應管參數,AO4801引腳圖,AO4801規格書電路代換
AO4801場效應管,MOS管AO4801參數資料,AO4801引腳圖,AO4801中文資料規格書PDF代換
AO4801場效應管,MOS管AO4801參數資料,AO4801引腳圖,AO4801中文資料規格書PDF代換
AO4801 SOP-8封裝參數：點擊查看
AO4801場效應管參數具體如下：
封裝類型：SOP-8
極性：雙P溝道
極性：雙P溝道
漏極電流：-6A
功率耗散：0.9W
反向傳輸電容Crss：57pF
柵極源極擊穿電壓：±12V
擊穿電壓：-30V
存儲溫度：-55℃~+150℃
引腳數：8Pin
導通電阻ID=-4.2A,VGS=-10V：Typ 42mΩ Max 60mΩ
導通電阻ID=-4A,VGS=-4.5V：Typ 52mΩ Max 75mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
AO4801場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO4801廣泛應用于以下領域：
電源開關：AO4801可用于電源開關，控制電路中的電流流動。它的高電流容忍能力和低導通電阻使其在高功率應用中非常有效。
電機控制：在電機驅動器中，這種P溝道FET可用于控制電機的啟停和速度控制，特別是在需要高電流的應用中，如電機控制器。
汽車電子：AO4801也適用于汽車電子領域，包括電源管理和電機控制等。
LED照明：在LED照明系統中，AO4801可用于控制LED的亮度和電源管理。
三、SOP-8封裝特點
AO4801采用SOP-8封裝，這是一種小外形封裝，具有以下特點：
尺寸小：SOP-8封裝的尺寸小，適合空間受限的應用場景。
引腳少且排列緊密：SOP-8封裝有8個引腳，引腳排列緊密，適合高密度的PCB布局。
易于焊接和布局緊湊：SOP-8封裝的引腳設計便于自動化焊接，且布局緊湊，有助于提高電路板的空間利用率。
性能優良，可靠性高：SOP封裝減少了各功能部件之間的連接，使得由于連接之間的各種損耗、干擾降低到最小，提高了系統的綜合性能和可靠性。

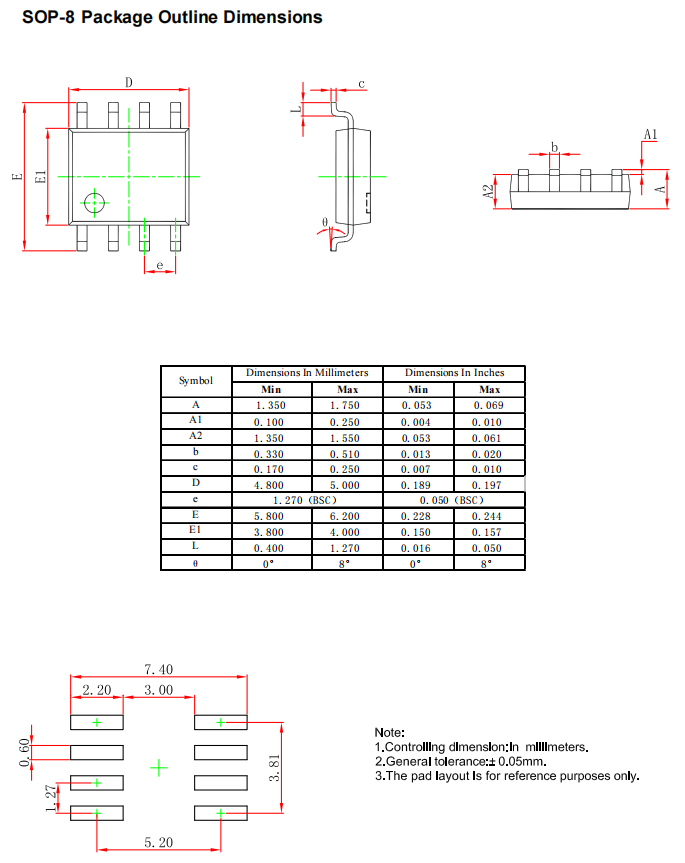

AO4801場效應管 SOP-8封裝尺寸：
