瞬態抑制二極管TVS（Transient Voltage Suppressor），是一種具有雙向穩壓特性和雙向負阻特性的過壓保護器件，在處理電力電子設計電路中的瞬態尖峰方面起著至關重要的作用。
瞬態抑制二極管的兩極受到反向瞬態高能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩梗崭哌_(dá)數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。
瞬態抑制二極管具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏差 、箝位電壓較易控制、無損壞極限、體積小等優點。
瞬態抑制二極管分析
瞬態是電壓或電流中的短時間尖峰，會以多種方式損壞電路。有些瞬態只發生一次，有些可能是重復的。這些瞬臺的范圍從幾毫伏到幾千伏，持續時間從納秒到數百毫秒。
瞬態電壓抑制二極管可分為兩種類型。一種是單向的，另一種是雙向的。

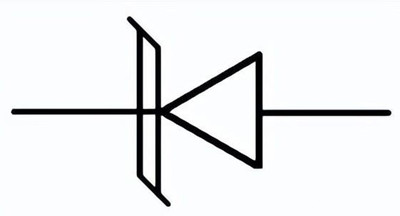

單向 TVS 二極管的符號如下圖所示：

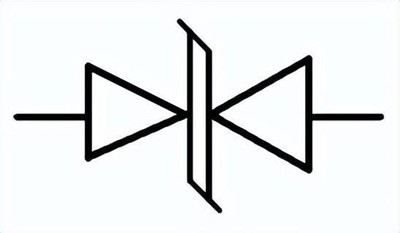

雙向 TVS 二極管的符號如下圖所示：
瞬態抑制二極管工作原理
TVS瞬態抑制二極管與要保護的設備或電路并聯。TVS 器件專門設計用于在特定電壓水平下?lián)舸┎鲗?dǎo)大量電流而不會造成損壞。

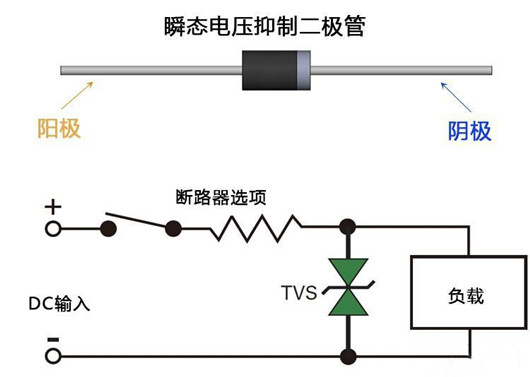

TVS二極管應用電路
在正常電壓條件下，TVS 瞬態抑制二極管表現為開路，但存在少量漏電流。當正常電壓超過一定水平時，TVS瞬態抑制二極管結雪崩，結果過電壓從被保護電路中分流并通過TVS二極管分流。當過電壓消失時，設備會自動復位。
瞬態抑制二極管特性參數
①反向斷態電壓(截止電壓)VRWM與反向漏電流IR：反向斷態電壓(截止電壓)VRWM表示TVS管不導通的最高電壓，在這個電壓下只有很小的反向漏電流IR。
② 擊穿電壓VBR：TVS管通過規定的測試電流IT時的電壓，這是表示TVS管導通的標志電壓（P4KE、P6KE、1.5KE系列型號中的數字就是擊穿電壓的標稱值，其它系列的數字是反向斷態電壓值）。TVS管的擊穿電壓有±5%的誤差范圍（不帶“A”的為±10%）。
③脈沖峰值電流IPP：TVS管允許通過的10/1000μs波的最大峰值電流（8/20μs波的峰值電流約為其5倍左右），超過這個電流值就可能造成永久性損壞。在同一個系列中，擊穿電壓越高的管子允許通過的峰值電流越小。
④最大箝位電壓VC：TVS管流過脈沖峰值電流IPP時兩端所呈現的電壓。
⑤脈沖峰值功率Pm：脈沖峰值功率Pm是指10/1000μs波的脈沖峰值電流IPP與最大箝位電壓VC的乘積，即Pm=IPP*VC。
⑥穩態功率P0：TVS管也可以作穩壓二極管用，這時要使用穩態功率。
⑦極間電容Cj：與壓敏電阻一樣，TVS管的極間電容Cj也較大，且單向的比雙向的大，功率越大的電容也越大。
