開關電源拓?fù)浣Y(jié)構（一）
基本的脈沖寬度調制波形
這些拓?fù)浣Y(jié)構都與開關式電路有關。

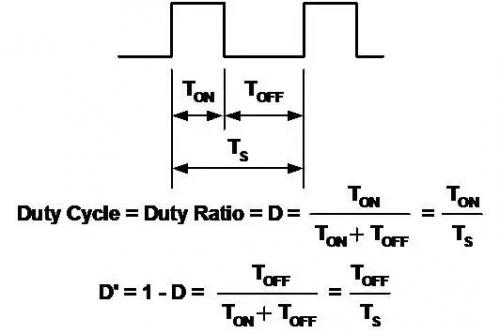

基本的脈沖寬度調制波形定義如下：
開關電源拓?fù)浣Y(jié)構（二）

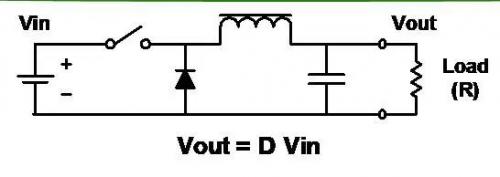

Buck 降壓
把輸入降至一個較低的電壓。
可能是最簡單的電路。
電感 / 電容濾波器濾平開關后的方波。
輸出總是小于或等于輸入。
輸入電流不連續 (斬波)。
輸出電流平滑。
開關電源拓?fù)浣Y(jié)構（三）

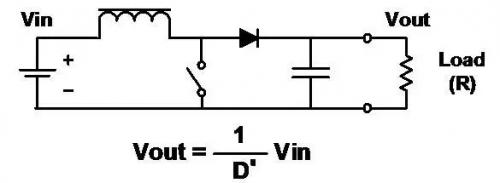

Boost 升壓
把輸入升至一個較高的電壓。
與降壓一樣，但重新安排了電感、開關和二極管。
輸出總是比大于或等于輸入(忽略二極管的正向壓降)。
輸入電流平滑。
輸出電流不連續 (斬波)。
開關電源拓?fù)浣Y(jié)構（四）

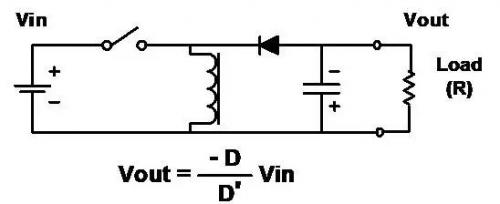

Buck-Boost 降壓 - 升壓
電感、開關和二極管的另一種安排方法。
結合了降壓和升壓電路的缺點。
輸入電流不連續 (斬波)。
輸出電流也不連續 (斬波)。
輸出總是與輸入反向 (注意電容的極性)，但是幅度可以小于或大于輸入。
“反激”變換器實際是降壓 - 升壓電路隔離（變壓器耦合）形式。
