典型電路

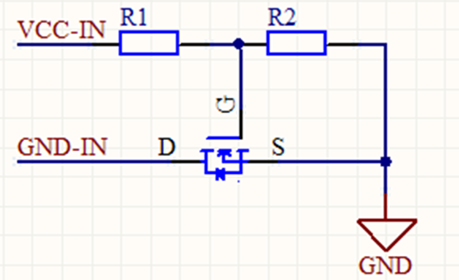

1、電路1
說明：
GND-IN 為電源接口的負極
GND 為內部電路的公共地
原理分析
正向接：
VCC-IN通過R1、R2、MOS體二極管，最后回到GND-IN;然后GS電壓升高，緊接著SD溝道形成；溝道電阻很小，將MOS體二極管短路。
反向接：
MOS體二極管截至

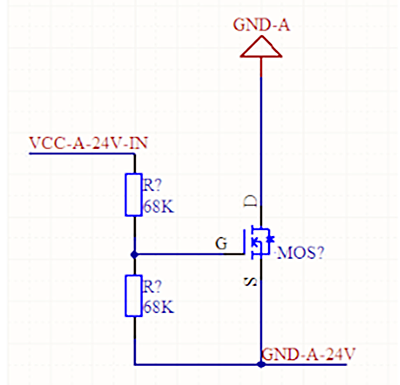

2、電路2
說明：
GND-A-24V 為電源接口的負極
GND-A 為內部電路的公共地
原理分析
正向接：
VCC-IN通過R1、R2 ，最后回到GND-IN;然后GS電壓升高，緊接著SD溝道形成，GND-A-24V便接在了GND-A上。
反向接：
雖然 MOS體二極管這時正向接，但是由于GND-A上端接的是我們的電路，電路的上端是VCC-A-24V-IN，所以還是無法通過；事實上GND-A-24V根本接不進我們的電路以形成回路。
二、優缺點
1、優點
由于正向接導通時，MOS管Ron很小，壓降非常小，基本保證了GND和GND-IN等電位。
而串聯二極管會有一定的壓降。
2、缺點
電路復雜，價格也高。
