LED廣告燈控制線路是一種可用于小區庭院、馬路、景觀照明及裝飾用的線路。LED廣告燈控制線路是采用LED作為顯示設備的線路，通過邏輯門電路控制不同顏色的LED有規律地亮滅，起到廣告警示的作用。

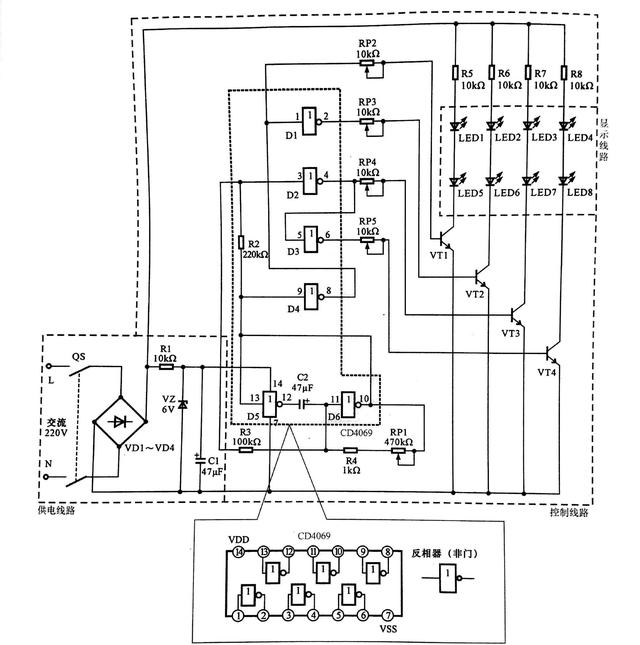

下圖所示為典型LED廣告燈控制線路。
LED廣告燈控制線路主要是由供電線路、控制線路以及顯示線路等構成的。
該線路中電源總開關QS、橋式整流電路VD1～VD4、六非門電路CD4069、驅動晶
體三極管VT1~VT4、發光二極管LED1～LED8為核心元器件和部件。
LED廣告燈控制線路的供電過程為：
合上電源總開關QF,接通交流220 V市電電源。
交流220 V 市電電壓經橋式整流電路VD1～VD4整流后輸出直流電壓，為顯示線路進行供電。
整流輸出的直流電壓，經電阻器R1降壓、穩壓二極管VZ穩壓、濾波電容器C1濾波后，產生6 V直流電壓，為六非門電路C04069提供工作電壓(4腳送入)。
2.LED廣告燈的工作過程為：
六非門電路CD4069工作后，D5與D6兩個非門(反相放大器)與電容、電阻構成脈沖振蕩電路，由10腳和13腳輸出低頻振蕩信號。
低頻振蕩脈沖加到CD4069的9腳，經電阻器R2后加到3腳上。
由9腳輸人的振蕩信號經反相后，由8腳輸出，一路再送入1腳中。
從圖可見，振蕩信號經4個非門的處理分別由2,4,6,8腳輸出相位和時序不同的脈沖信號，并分別加到VTI～VT4的基極。當有正極性脈沖加到晶體三極管基極時，該管便會導通，相應的LED便會點亮發光，從而形成有規律的閃光。
六非門電路CD4069的5腳輸入的振蕩信號經反相后由6腳輸出(此時輸出的振蕩信號與4腳輸出的相反)。
振蕩信號經電位器RP5送往驅動晶體三極管VT4的基極，使VT4工作在開關狀態，從而交替導通。
振蕩信號為高電平時VT4導通，發光二極管LED4和LED8便會發光；振蕩信號為低電平時VT4截止，發光二極管LED4和LED8·便會熄滅。
此時LED3和LED7、LED4和LED8在振蕩信號的作用下，便會交替地點亮和熄滅。
