無線電遙控以其傳輸距離遠、抗干擾能力強、無方向性等優點，應用于許多領域。但因電器復雜，發送設備龐大，調試?yán)щy等原因，所以在民用領域一直受到限制，隨著電子技術的發展，這些問題都得到了解決，使之具有強大的生命力。
無線發射電路圖

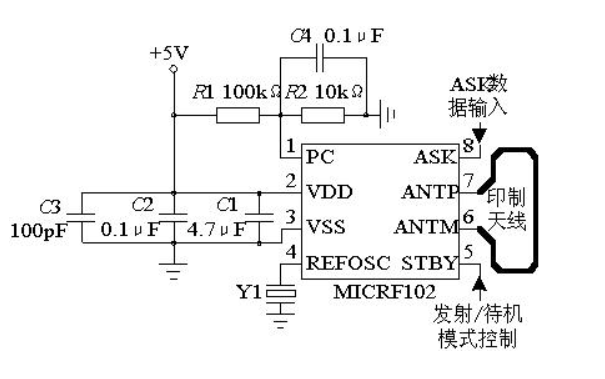

1.無線發射電路圖
無線發射電路原理
線發射電路如圖所示，電路以MICRF102為核心。MICRF102是Micrel公司推出的一個單片UHF ASK發射器，采用SOP(M)-8封裝，芯片內包含有：由基準振蕩器、相位檢波器、分頻器、帶通濾波器、壓控振蕩器構成的合成器，發射偏置控制，RF功率放大器，天線調諧控制和變?nèi)荻O管等電路，是一個真正的“數據輸入-無線輸出”的單片無線發射器件。UHF合成器產生載頻和正交信號輸出。輸入相位信號(I)用來驅動RF功率放大器。天線調諧正交信號(Q)用來比較天線信號相位。天線調諧控制部分檢測天線通道中發射信號的相位和控制變?nèi)荻O管的電容，以調諧天線，實現天線自動調諧。功率放大器輸出受發射偏置控制單元控制。ASK/OOK調制，提供低功耗模式，數據傳輸速率為20 kb/s.
使用中應注意的問題是：(1)REFOSC(引腳4)是基準振蕩端，連接晶振到地，或采用AC耦合方式輸入峰-峰值為0.5 V的時鐘脈沖。發射頻率是基準振蕩器頻率的32倍：基準振蕩頻率×32=發射頻率。如果使用外接時鐘信號，須采用AC耦合方式，輸入信號幅度峰-峰值為 200~500 mV.(2)MICRF102使用差分輸出去驅動天線負載。功率放大器輸出級包含有一個變?nèi)荻O管，它自動與天線的電感調諧，以保證諧振在發射頻率上。典型的PCB導線天線的電感與回路的尺寸、天線導線的寬度、PCB銅泊的厚度和接地板的位置有關。設計時一般選擇變?nèi)荻O管的電容值為6.5 pF.天線電感L由公式L=1/(4π2f2C)計算。(3)功率放大器的輸出功率與PC端(引腳1)上的電壓有關。正常工作時，該引腳端上的電壓被設置在0.2~0.4 V之間。PC端上的電壓上升，輸出功率加大;但是，如果PC端上的電壓超過0.4 V,功率放大器被限流，輸出功率不再增加。減少PC端的電壓可降低電源功率消耗，同時也會減少RF輸出功率。(4)STBY端(引腳5)是待機模式控制。接VDD為發射方式，接VSS為待機模式。(5)MICRF102芯片對電源紋波敏感，正確地電源旁路是必需的，一般使用4.7μF、 0.1μF、100 pF 3個電容并聯在VDD和VSS之間。
無線發射電路應用
無線數據傳輸廣泛地運用在車輛監控、遙控、遙測、小型無線網絡、無線抄表、門禁系統、小區傳呼、工業數據采集系統、無線標簽、身份識別、非接觸RF智能卡、小型無線數據終端、安全防火系統、無線遙控系統、生物信號采集、水文氣象監控、機器人控制、無線232數據通信、無線485/422數據通信、數字音頻、數字圖像傳輸?shù)阮I(lǐng)域中。
