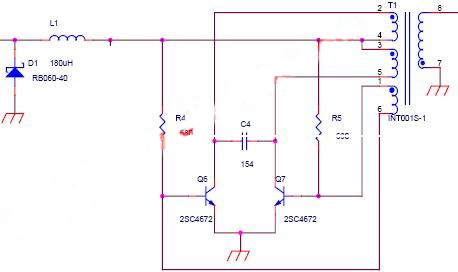

實際上是一個自激推挽式DCAC升壓變換電路,由續流二極管,阻尼電感,兩個PNP三極管,兩個基極電阻,一個諧振電容及有3個繞組的變壓器組成.L1為變壓器的中心抽頭提
供一個高交流輸入阻抗,R4 R5為Q6 Q7提供基極直流偏置,變壓器T1有三個繞組，初級主繞組雙線并繞，中心軸頭3,4腳連接到電感L1，2腳和5腳連功率三極Q6和Q7的集電極，反饋繞組1腳和6腳連Q6和Q7的基極，由于開關管Q6 Q7的性能不可能完成一樣,所以在接通電源的瞬間,Vcc向開關管基極注入的電流也不可能絕對平衡,流經兩開關管集電極的電流也不可能完全一致。設i1>i2,則變壓器的磁通大小與方向由i1決定,而磁通的變化在反饋繞組也產生響應的感應電勢,感應電勢使變壓器反饋繞組的“.”(1腳)為負.由于反饋繞組的感應電勢使Q7基極的電位下降,Q6的基極電位上升,從而對Q7形成負反饋,使Q7的集電極電流i2越小,對Q6形成正反饋,使Q6的集電極電流i1越大,合成磁通也越大,磁通的變化及感應電勢的相互作用使Q6飽和導通,Q7截止.此時磁通達最大值,而與磁通變化率成呈正比的感應電勢也為零.
反饋繞組上感應電勢的消失使Q6基極的電位下降,Q6的集電極電流也下降,電流的變化率反向引起磁通的變化率反向,從而導致繞組的感應電勢反向,即反饋繞組的“.”(1腳)為正,這樣引起Q7的基極電位上升,Q6的基極電位下降,從而對Q6形成負反饋,使Q6的集電極電流i1越小,對Q7形成正反饋,使Q7的集電極電流i2越大,合成磁通也越大,磁通的變化及感應電勢的相互作用使Q7飽和導通,Q6截止.此時磁通達最大值,而與磁通變化率成呈正比的感應電勢也為零
