電容器的應用
電容器在電氣和電子領域都有應用。它們用于濾波器應用，能量存儲系統，電動機啟動器和信號處理設備。
如何知道電容器的價值？
電容器
電容器是電子電路的重要組成部分，沒有這些電容器就無法完成電路。電容器的使用包括消除電源中交流電產生的紋波，耦合和去耦信號，用作緩沖器等。電路中使用了不同類型的電容器，例如電解電容器，碟形電容器，鉭電容器等。電解電容器的主體上印有值，因此可以輕松識別其引腳。通常，大引腳為正。負極端子附近出現的黑帶表示極性。但是在盤式電容器中，其主體上僅印有一個數字，因此很難確定其在PF，KPF，uF，n等值。對于某些電容器，該值以u(píng)F進行印刷，而在其他電容器中，EIA代碼用來：104。
1.電容器上的數字代表皮卡法拉的電容值。
例如8 = 8PF
2.如果第三個數字為零，則該值以P為單位，例如100 = 100PF
3.對于一個3位數的數字，第三個數字表示第二個數字之后的零個數。例如104 = 10 – 0000 PF
4.如果在PF中獲得該值，則很容易將其轉換為KPF或uF
PF / 1000 = KPF或n，PF / 10，00000 = uF 對于104或100000 pF的電容值，它是100KpF或n或0.1uF。
轉換公式：
nx 1000 = PF PF / 1000 = n PF / 1,000,000 = uF uF x 1,000,000 = PF uF x 1,000,000 / 1000 = nn = 1 / 1,000,000,000F uF = 1 / 1000,000 F
電容值下方的字母確定公差值。
473 = 473 K
對于4位數字，如果第4 位 數字為零，則電容值為pF。
例如1500 = 1500PF
如果該數字只是一個浮點十進制數，則電容值為uF。
例如0.1 = 0.1 uF
如果字母在數字下方給出，則代表小數，并且值以KPF或n為單位
例如2K2 = 2.2 KPF
如果值以斜杠給出，則第一個數字表示用UF表示的值，第二個數字表示容差，第三個數字表示最大額定電壓
例如0.1 / 5/800 = 0.01 uF / 5％/ 800伏。

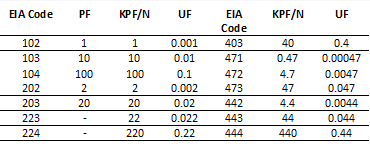

一些常見的圓盤電容器是
碟盤
沒有電容器，電路設計將是不完整的，因?yàn)樗陔娐饭δ苤衅鹬e極的作用。電容器內部有兩個電極板，這些電極板被電介質材料（例如紙，云母等）隔開。當電容器的電極連接到電源時會發生什么情況？電容器充電至其滿電壓并保持電荷。電容器具有存儲以法拉為單位的電流的能力。
電容器的電容取決于其電極板的面積及其之間的距離。碟形電容器沒有極性，因此它們可以任意方式連接。碟形電容器主要用于耦合/去耦信號。另一方面，電解電容器具有極性，因此，如果電容器的極性發生變化，則會爆炸。電解電容器主要用作濾波器，緩沖器等。
每個電容器都有自己的電容，表示為電容器中的電荷除以電壓。因此Q / V。在電路中使用電容器時，應考慮一些重要的參數。首先是它的價值。根據電路設計選擇適當?shù)闹担椭祷蚋咧怠Ｔ撝狄評F或EIA代碼的形式顯示在大多數電容器的主體上。在使用顏色編碼的電容器中，這些值表示為色帶，并使用電容器顏色代碼表表示。容易識別電容器。下面是比色圖表，用于標識顏色編碼的電容器。
就像電阻器一樣，電容器上的每個頻帶都有一個值。First band的值是色表中的First number。同樣，第二個色帶的值是色卡中的第二個數字。第三頻帶是電阻器的乘數。第四頻帶是電容器的容差。第五頻帶是電容器的主體，代表電容器的工作電壓。紅色代表250伏，黃色代表400伏。
公差和工作電壓是要考慮的兩個重要因素。沒有電容器具有額定電容，并且可能會變化。
因此，請?jiān)谡袷幤麟娐返让舾须娐分惺褂勉g電容器等優質電容器。如果電容器用在交流電路中，則其工作電壓應為400伏。電解電容器的工作電壓印在其主體上。選擇工作電壓比電源電壓高三倍的電容器。例如，如果電源為12伏，請使用25伏或40伏電容器。為了達到平滑的目的，最好采用一個1000 uF的高值電容器來幾乎完全消除交流電的紋波。在音頻電路的電源中，最好使用2200 uF或4700 uF的電容器，因?yàn)榧y波可能會在電路中產生嗡嗡聲。
漏電流是電容器的另一個問題。即使電容器正在充電，某些電荷也會泄漏。在定時電路中，這是相反的，因?yàn)槎〞r(shí)周期取決于電容器的充電/放電時間。可以使用低泄漏鉭電容器，并將其用于定時器電路。
了解微控制器中的復位電容器功能
復位用于啟動或重啟AT80C51微控制器功能。復位引腳遵循兩種條件來啟動微控制器。他們是：
1.電源必須在指定范圍內。
2.復位脈沖寬度持續時間必須至少為兩個機器周期。
復位必須保持激活狀態，直到同時滿足所有兩個條件。
在這種類型的電路中，電源的電容器和電阻器布置連接到復位引腳No.9。當電源開關打開時，電容器開始充電。此時，電容器在開始時就像是短路。當復位引腳設置為高電平時，微控制器進入加電狀態，并在一段時間后停止充電。充電停止時，復位引腳由于電阻而接地。復位引腳應先變高，然后變低，然后程序從乞討開始。如果該裝置沒有復位電容器或?qū)⑵湮催B接，則程序?qū)奈⒖刂破鞯娜魏挝恢瞄_始。
