場效應管寬泛運用正在模仿通路與數目字通路中，和咱們的生涯密沒有可分。場效應管的劣勢正在于：首前人動通路比擬容易。場效應管需求的驅動直流電比BJT則小得多，并且一般能夠間接由CMOS或者許集柵極開路TTL驅動通路驅動；其次場效應管的電門進度比擬疾速，可以以較高的進度任務，由于沒有點電荷存儲效應；此外場效應管沒有二次擊穿生效機理，它正在量度越高經常常耐力越強，并且發作熱擊穿的能夠性越低，還能夠正在較寬的量度范疇內需要較好的功能。場效應管曾經失去了少量使用，正在消耗電子、輕工業貨物、機電設施、智能人機以及其余便攜式數量電子貨物中隨處可見。
近年來，隨著公共汽車、通訊、動力、消耗、綠色輕工業等少量使用場效應管貨物的事業正在近多少年來失去了快捷的停滯，功率場效應管更是備受關心。據展望，2010-2015產中國功率MOSFET市面的總體化合年度增加率將到達13.7%。 固然市面鉆研公司 iSuppli 示意因為微觀的注資和經濟制度和日外地震帶來的晶圓與原資料供給成績，往年的功率場效應管市面會放緩，但消耗電子和數據解決的需要仍然興旺，因而臨時來看，功率場效應管的增加還是會延續一段相等長的工夫。
技能沒有斷正在退步，功率場效應管市面逐步遭到了新技能的應戰。相似，業內有沒有少公司曾經開端研制GaN功率機件，況且預言硅功率場效應管的功能可晉升的時間曾經無比無限。沒有過，GaN 對于功率場效應管市面的應戰還在于無比年初的階段，場效應管正在技能幼稚度、供給量等范圍依然占領顯然的劣勢，通過三十積年的停滯，場效應管市面也沒有會隨便被新技能疾速代替。
五年以至更長的工夫內，場效應管仍會占領主導的地位。場效應管也仍將是泛濫剛剛出道的工事師都會接觸到的機件，上期形式將會從根底開端，討論場效應管的一些根底學問，囊括選型、要害參數的引見、零碎和散熱的思忖等為自己做一些引見。
一.場效應管的根底選型
場效應管有兩大類型：N溝道和P溝道。正在功率零碎中，場效應管可被看成電氣電門。當正在N溝道場效應管的電極和源極間加上陽電壓時，其電門導通。導通時，直流電可經電門從漏極流向源極。漏極和源極之間具有一度電抗，稱為導回電阻RDS(ON)。必需分明場效應管的電極是個高阻抗端，因而，總是要正在電極加上一度電壓。假如電極為懸空，機件將沒有能按設想企圖任務，并能夠正在沒有適當的時辰導通或者開放，招致零碎發生潛正在的功率消耗。當源極和電極間的電壓為零時，電門開放，而直流電中止經過機件。固然那時候件曾經開放，但依然有巨大直流電具有，這稱之為漏直流電，即IDSS。
作為電氣零碎中的根本元件，工事師如何依據參數做成準確取舍呢？白文將議論如何經過四步來取舍準確的場效應管。

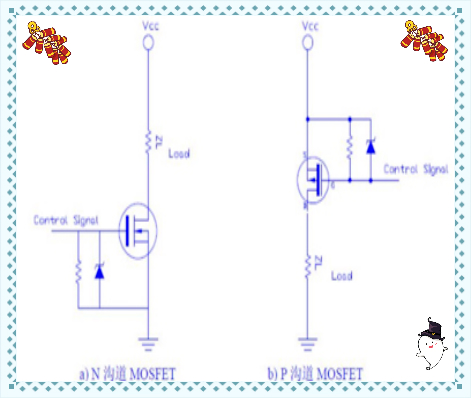

1）溝道的取舍。為設想取舍準確機件的第一步是決議采納N溝道還是P溝道場效應管。正在垂范的功率使用中，當一度場效應管接地，而負載聯接到支線電壓上時，該場效應管就形成了高壓側電門。正在高壓側電門中，應采納N溝道場效應管，這是出于對于開放或者導通機件所需電壓的思忖。現場效應管聯接到總線及負載接地時，就要用低壓側電門。一般會正在某個拓撲中采納P溝道場效應管，這也是出于對于電壓驅動的思忖
2）電壓和直流電的取舍。額外電壓越大，機件的利潤就越高。依據理論經歷，額外電壓該當大于支線電壓或者總線電壓。那樣能力需要剩余的掩護，使場效應管沒有會生效。就取舍場效應管而言，必需肯定漏極至源極間能夠接受的最大電壓，即最大VDS。設想工事師需求思忖的其余保險要素囊括由電門電子設施(如發電機或者變壓器)誘發的電壓瞬變。沒有同使用的額外電壓也有所沒有同；一般，便攜式設施為20V、FPGA電源為20～30V、85～220VAC使用為450～600V。
正在陸續導通形式下，場效應管在于穩態，這時直流電陸續經過機件。脈沖尖峰是指有少量電涌(或者尖峰直流電)流過機件。一旦肯定了該署環境下的最大直流電，只要間接取舍能接受某個最大直流電的機件便可。
3）打算導通消耗。場效應管機件的功率耗損可由Iload2×RDS(ON)打算，因為導回電阻隨量度變遷，因而功率耗損也會隨之按對比變遷。對于便攜式設想來說，采納較低的電壓比擬簡單(較為廣泛)，而關于輕工業設想，可采納較高的電壓。留意RDS(ON)電阻會隨著直流電細微下降。對于于RDS(ON)電阻的各族電氣參數變遷可正在打造商需要的技能材料表中查到。
需求提示設想人員，正常來說MOS管規格書標點的Id直流電是MOS管芯片的最大常態直流電，實踐運用時的最大常態直流電還要受封裝的最大直流電制約。因而存戶設想貨物時的最大運用直流電設定要思忖封裝的最大直流電制約。提議存戶設想貨物時的最大運用直流電設定更主要的是要思忖MOS管的電抗參數。
4）機子的散熱請求。設想人員必需思忖兩種沒有同的狀況，即最壞狀況和實正在狀況。提議采納對準于最壞狀況的打算后果，由于某個后果需要更大的保險余量，能確保零碎沒有會生效。正在場效應管的材料表上再有一些需求留意的丈量數據；比方封裝機件的半超導體結與條件之間的熱阻，以及最大的結溫。
電門消耗實在也是一度很主要的目標。從下圖能夠看到，導通霎時的電壓直流電乘積相等大。定然水平上決議了機件的電門功能。沒有過，假如零碎對于電門功能請求比擬高，能夠取舍電極點電荷QG比擬小的功率MOSFET。
